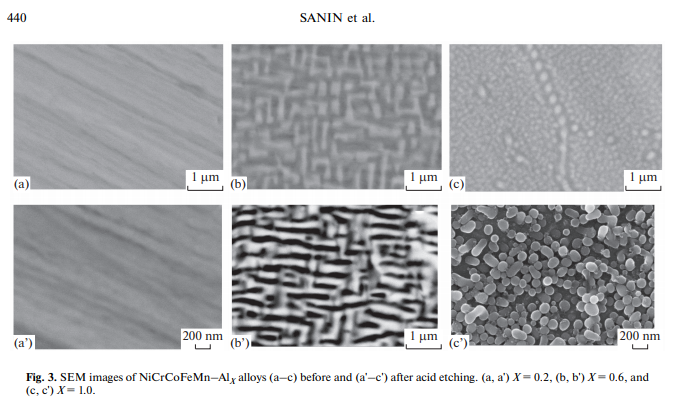

Het analyse van de structurele bestanddelen van de verkregen legeringen bleek dat deze HEAS bestaat uit twee fasen: een vaste oplossing gebaseerd op γ/a--Fe en een vaste oplossing op basis van β-phase (NiAl intermetallische verbinding)

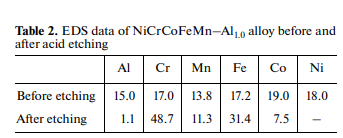

De grootte van structurele bestanddelen (50-100nm) maakt het onmogelijk om EDS-gegevens te verzamelen. In dit verband was het van belang om de samenstelling van matrix en dispersievenanoprecipitaten te bestuderen. De verkregennanoschaal samengestelde structuur is typisch voor de bestudeerde HEAS en in de toekomst, kunnen dergelijke samenstellingen worden toegepast als constructiematerialen voor diverse toepassingen.~

Synthesis Cast NiCrCoFeMn - (Ti-Si-B (C)) HEAS

- bereiding van gegoten HEAS versterkt met silicium boride via de invoering van een complex modificeermiddel op basis van Ti-Si -B (C) systeem in het groene mengsel door metalothermische SHS-methode werd eerst bestudeerd. Het hoofddoel is om een ​​gecontroleerde fase samenstelling en het verkrijgen van een bepaalde structuur die bestaat uit HEA matrix (Co-Cr-Fe-Ni-Mn) en versterking precipitaten basis van metaal boriden en siliciden (Ti (Cr) C, Ti (Cr) B2, TI5SI3, etc.). De meeste elementen in de bestudeerde samenstelling zijn reactief en kunnen een wederzijdse invloed hebben op het optreden van chemische reacties tijdens de interactie van de samenstelling in de verbrandingsgolf. Opgemerkt moet worden datnicrcofemn hea, ook bekend als Cantor-legering, de basis vormt van watnu wordt aangeduid als de familie van Heat en meerfasend is. Er werd echter eerder aangetoond dat Nicrcofemn legering, waaronder één bereid met metallothermische SHS [33, 34], lage eigenschappen bezit [4]. Daarom kan de vorming vannieuwe structurele elementen de sterkte-eigenschappen van HEA van het CO-CR-FE-NI-MN-systeem verbeteren. In dit verband is bijzondere aandacht besteed aan het vaststellen en testen van de synthese regimes Co- Cr-Fe-Ni-Mn HEAS versterkt door silicium boride via de introductie van Ti-Si-B (C) complex modifier.

 De SHS-reactie kan worden vertegenwoordigd door het volgende schema:

 A videoregistratie van verbrandingsproces van onderzochte samenstellingen aangetoond dat voor α0-8 gew%, het groene mengsel kon verbranden en, als gevolg daarvan, de Gegoten verbrandingsproducten werden gevormd. Voor α

6% veelbelovend zijn voor verder onderzoek.==Vor α<6% en een30 g , Ingots met duidelijke fasescheiding werden gevormd. Een toename van α leidde tot een merkbare afname van de brandsnelheid hoger (fig. 4).

<Het is bekend dat NiCrCoFeMn HEAS een enkele>phase structuur bezitten verhoogde plasticiteit [3-6]. De introductie van α [Ti-Si-B (С)] in de samenstelling van de groene mengsel maakt het mogelijk de vorming van de composietstructuur bestaande uit homogene matrix op basis van HEAS en versterking van de structurele insluitsels regelen. De gecontroleerde toevoeging van \"lichte\" componenten vermindert de dichtheid van verkregen HEA en verhoogt hun fysisch-mechanische kenmerken. Het gelijktijdig invoeren van

 silicon en boor draagt ​​bij aan een toename van de oxidatieweerstand van de legering.

-

in experimenten op het veranderen van de centrifugale versnelling in het traject 20-70 g, het optimale bereik van 65 ± 5 g voor het bereiden van legeringen van dit systeem gevonden. De verhoogde waarden van a (in vergelijking met eerdere studies) worden verklaard door de aanwezigheid van vuurvaste componenten zoals boriden en siliciden van de samenstelling .

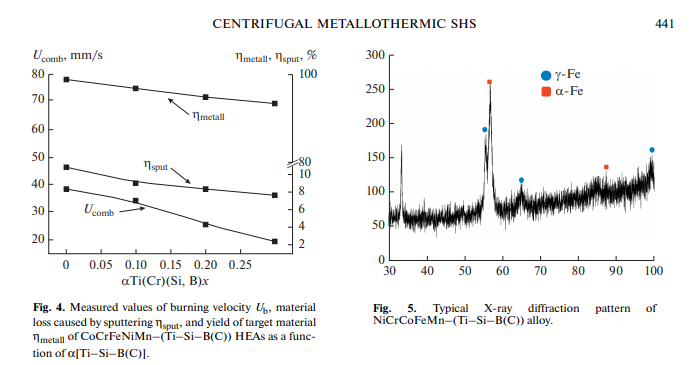

figure 5 toont het XRD-patroon typisch voor Nicrcofemn- (TI-SI-B (C)) Heat. De legeringen bestaan ​​uit twee fasen: αFE (BCC) en γFE (FCC). XRD-analyse onthulde geen extra fasen. Blijkbaar was de concentratie van structurele precipitaten onder de gevoeligheidsgrens van de methode. Een verhoging van het complex modifier gehalte leidt tot een onbeduidende veranderingen in de fracties gevormde vaste oplossingen.

-SEM afbeeldingen weergegeven in fig. 6 duiden homogene structuren van NiCrCoFeMn legeringen verkregen met TI-SI-B (C) additief. Elementkaarten (Fig. 7-9) onthuldenieuwe structurele precipitaten in de matrix.-
