&#vels van 150 x 27 x 7 mm3OF/nikkellegering 718 legering werden vervaardigd met behulp van een gemeenschappelijke in de handel verkrijgbarenikkellegering 718 draad voor lasoepassingen (1,2 mm diameter). Een precitec-coaxprinter-laserkop werd gebruikt met een continue laserstraal om een ​​ringvormige plek te creëren die is gericht op het substraat, waar/+101; De draad wordt coaxiaal ingevoerd in het smeltbad, waardoor de legeringslaag per laag kan storten. Laservermogen van 2000 W, scansnelheid van 1,2 m-min en draadaanvoersnelheid van 2 m-min werden gebruikt voor laser- en draadmetaalafzetting van de monsters. Elke afgezette laag is gemiddeld 1 ± 0,2 mm hoog. De laserbron is een IPG 10 kW YB3 gedoteerde fi bre solidstate laser met een---öberating golflengte van 1070nm. De monsters werden gedeponeerd in een inert gas (AR) -atmosfeer langs een continue bidirectionele scanstrategie met behulp van een ABB IRB 6640185-robot. De bidirectionele scanstrategie bestaat uit de afwisselende bouwrichting tussen elke laag. Monsters werden in het XZ-vlak gesneden, Z was de bouwrichting en Y de laser-scanrichting, en bereid voor zowel elektronenmicroscopie als elektronenrug

scontibele diffractie (EBSD) -analyse door respectievelijk polijsten met 3 en 1 μmdiamond-oplossing dan 0,5 μMSilica-suspensie (OPS). Deze analyse werd uitgevoerd met 20 kV op een ZEISS Gemini SEM500 uitgerust met een Oxford-instrument Symme Probeer de camera voor kaarten met hoge resolutie. EBSD-analyse werd uitgevoerd met een stap van 300nm voor macro-mapping en 200nm stap voor micro-inrichting.

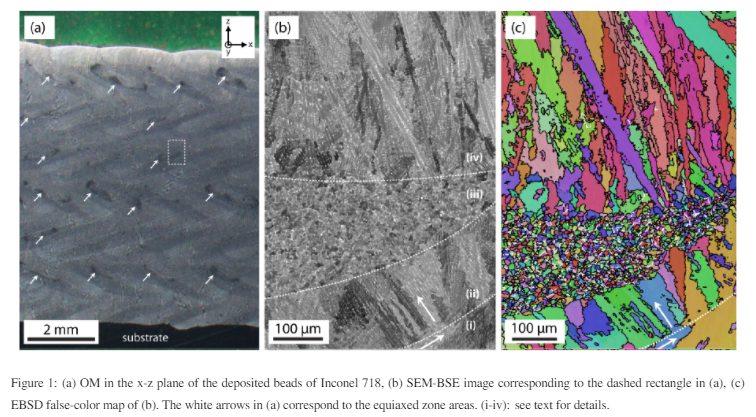

----&#-Figure 1 (a) toont een optische micrograaf (OM) in Het X-Z-vliegtuig, y is de lasersnijrichting. De macro scopic \"zigzag\" graanstructuur is typisch van bidirectionele afzetting. Sommige gebieden, aangegeven door witte pijlen in de fi Guur, verschijnen in Darker Contrast en komen overeen met de fi Ne Equiaxed Microstructure-gebieden. Om te bevestigen dat de korrels inderdaad geëquiodigeerd zijn enniet geroteerd kolomvormige dendrietenna de thermische gradiënt in het Y-Z-vlak van het gesmolten zwembad, werden OM genomen in het Y-Z-vlak met de scanrichting (niet getoond). De microfoto's bevestigen dat de fine-korrels gelijk zijn, en verrassend genoeg hebben we gevonden dat ze een continue laag in de Y-richting vormen. Een van de geëquiateerde zones wordt weergegeven in meer details in figuur 1 (b) op een SEM-BSE-afbeelding. Het gebied komt overeen met de witte gestreepte rechthoek in figuur 1 (a). Vier verschillende zones kunnen worden waargenomen: (i) de N-1Layer waarin groeisrichting wordt aangegeven door een pijl; (ii) Columnaire groei in de NTH-laag door epitaxy van laag N-1,e De verandering van groeirichting is aangegeven met een witte pijl; (iii) Columnar&TO#EQUIAXED-overgang die leidt tot een fine Equiaxed Microstructure; (iv) Equiaxed toColumnar Transition In welke georiënteerde groei leidt tot een kolommicrostructuur. Figuur 1 (C) is de VALSECOLOUR EBSD-kaart die overeenkomt met figuur 1 (b), waar>101; De verschillende overgangen zijn duidelijk zichtbaar. In dit formulier worden geïdentificeerde dubbele graangrenzen geschetst met witte lijnen waar; als willekeurige graan

boundaries (GB) met een misoriëntatie10 ° worden getoond met zwarte lijnen: de dubbele grenzen worden alleen gedetecteerd in de gegeten zone. De distributies van de korrelgrootte en de oriëntatie zijn verkregen van de GBSD- en Grain-gegevens. Tabel 1shows De gemiddelde korrelgrootte afgeleid van EBSD-metingen en de relatieve dubbele frequentie.    <- -

\\n \\n \\n \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n voor kolomkorrels, werd de minimale feret diameter gekozen om de korrelgrootte te evalueren sinds hun lengte kan significant variëren, afhankelijk van het observatievlak. De kolomkorrels zijn ≈37 μmin-breedte en hun lengte kan honderden micrometers of zelfs millimeters bereiken. De gegiecheerde zone toont een significante graanre-finement met een maat \\ N5μm. Bovendien is de dubbele frequentie ongeveer 1,3% in de kolomzone, dicht bij de waarde in een MACKENZIE-distributie. Integendeel, het is ongeveer 13% in de gegarandeerde zone, dicht bij de waarde die is gerapporteerd door Kutuldu et al.Wanneer 200 PPM IR wordt toegevoegd aan AU-CU-AG-legeringen waarin een isro \\ NMediated-juistmechanisme demon is opgegeven. Om te bewijzen dat ditnucleatie-mechanisme vergelijkbaar is met die geïdentificeerd in Al-Zn-CR-legeringen \\ Nand Au-CU-AG-IR-legeringen, moeten meerdere \\ntwin oriëntatie-relaties tussen verschillende FCC-korrels worden geïdentificeerd. \\ N \\n \\n \\n \\n
