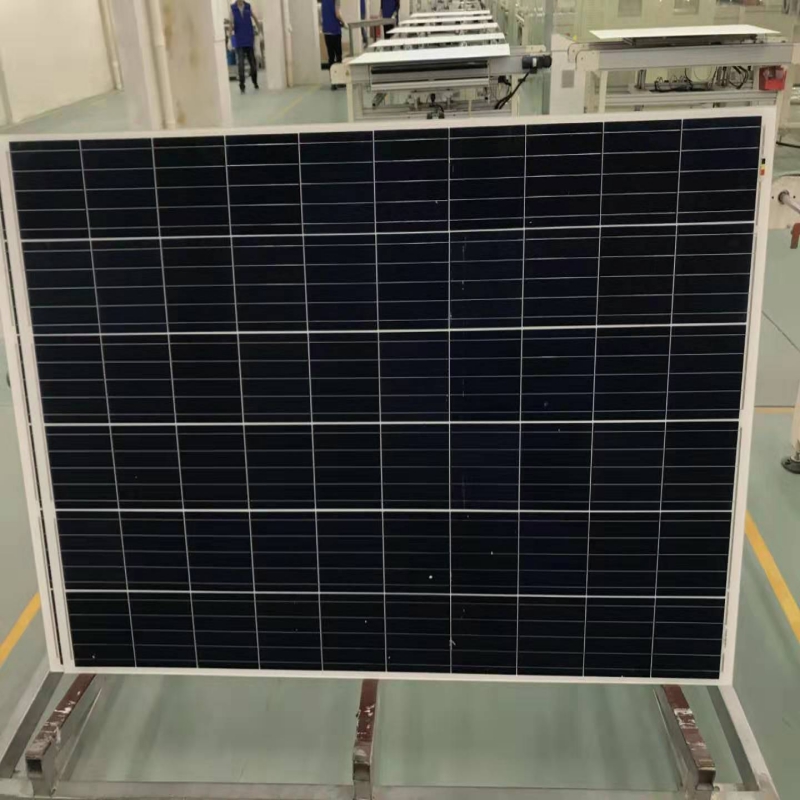

36C ELL POLYCRYSTALLINE MODULE

150-170Wp STROOM UITGANGSBEREIK

MAXIMALE SYSTEEMSPANNING 1000VDC

18,0%   MAXIMALE EFFICIËNTIE

E L E C T R IC A L D ATA (S T C)

Modelnummer                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Nominaal vermogen in Watts-Pmax (Wp)           150                                   155                             160                           165                           170

Open Circuit Voltage-Voc (V)                   22.3                                 22.4                             22.5                         22.6                           22.7

Kortsluitstroom-Isc (A)                     8.81                                 8.84                             8.88                         8.92                           8.96

Maximale voedingsspanning-Vmpp (V)         18.3                                 18.5                             18.6                         18.7                           18.8

Maximale vermogensstroom - Impp (A)             8.20                               8.40                             8.60                           8.80                         9.00

Module-efficiëntie (%)                             14.9                                 15.4                             15.9                           16.4                         16.9

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Modelnummer                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Maximale Power-Pmax (Wp)         110.9                             114,6                           118.3                       122,0                       125.7

Open Circuit Voltage-Voc (V)           20.7                               20.8                           20.9                         21,0                         21.1

Kortsluitstroom-Isc (A)           7.15                                 7.18                           7.21                         7.24                         7.27

maximaal Power Voltage-Vmpp   (V)     16.8                             17.0                           17.1                         17.2                           17.3

Maximale vermogensstroom - Impp (A)     6.61                             6.77                           6.93                           7.09                           7.25

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

ME C HANISCHE GEGEVENS

Zonnepanelen                                 Polykristallijn 156,75 x 156,75 mm

Cel configuratie                     36 cellen (4 × 9)

Module afmetingen                 1480 × 680 × 35 mm

Gewicht                                     11kg

superstraat                             3,2 mm, hoge transmissie, ijzerarm, gehard ARC-glas

Substraat                               Witte achterplaat

omlijsting                                     Zilver geanodiseerd aluminiumlegering type 6063T5, zilverkleur

J-Box                                       Ingemaakte, IP67, 1000VDC, 3 Schottky-bypass-diodes

kabels                                   4,0 mm² (12AWG), 900 mm lengte

connector                           IP67 MC4 compatibel

T E MP E R AT UR E & MAXIMALE BEOORDELINGEN

Nominale bedrijfsceltemperatuur (NOCT)                     45 ° C ± 2 ° C

Temperatuurcoëfficiënt van Voc                                         -0,32% / ° C

Temperatuurcoëfficiënt van Isc                                           0,05% / ° C

Temperatuurcoëfficiënt van Pmax                                       -0,39% / ° C

Operationele temperatuur                                                 -40 ~ + 85 ° C

Maximale systeemspanning                                               1000VDC

Max Series Fuse Rating                                                   15A

Achterwaartse stroom beperken                                               15A

CONFIGURATIE VAN DE VERPAKKING

                                                                  40ft                                       20ft

Aantal modules per container                             1600                                     700

Aantal modules per pallet                                   2                                         2

Aantal pallets per container                                 800                                       350

Afmetingen verpakking (LxBxH) in mm               1570 × 770 × 82                     1570 × 770 × 82

Bruto gewicht doos [kg                                               23                                         23

LET OP: LEES VEILIGHEIDS- EN INSTALLATIE-INSTRUCTIES VOORDAT U HET PRODUCT GEBRUIKT.
