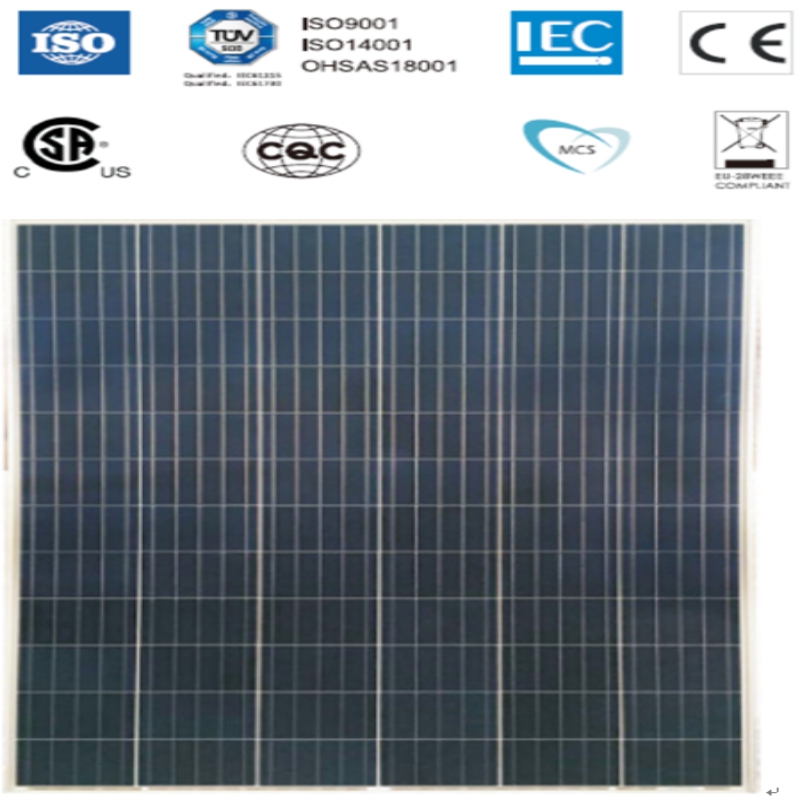

72C ELL POLYCRYSTALLINE MODULE

100-120 Wp STROOM UITGANGSBEREIK

MAXIMALE SYSTEEMSPANNING 1000VDC

18,0% MAXIMALE EFFICIËNTIE

E L E C T R IC A L D ATA (S T C)

Modelnummer                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

Nominaal vermogen in Watts-Pmax (Wp)           100                         105                         110                           115                         120

Open Circuit Voltage-Voc (V)                   22.3                         22.4                         22.5                         22.6                         22.7

Kortsluitstroom-Isc (A)                     6.12                         6.23                         6.35                       6.47                           6.59

Maximale voedingsspanning-Vmpp (V)       18.2                         18.4                         18.6                       18.8                           18.9

Maximale vermogensstroom - Impp (A)           5.50                       5.73                         5.91                       6.09                           6.27

Module-efficiëntie (%)                                 17                           17.1                       17.3                       17.5                           17.7

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

E L E C T R IC A L D ATA (NO C T)

Modelnummer                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

Maximale Power-Pmax (Wp)             73.9                         77.6                       81.3                         85                             88.7

Open Circuit Voltage-Voc (V)             20.7                           20.8                       20.9                           21                             21.1

Kortsluitstroom-Isc (A)                 5.0                             5.1                         5.1                           5.2                           5.3

Maximale voedingsspanning-Vmpp (V)   16.7                         16.9                       17.1                         17.3                         17.4

Maximale vermogensstroom - Impp (A)       4.4                           4.6                       4.8                             5.0                             5.2

NOCT: Bestraling bij 800 W / m², omgevingstemperatuur 20 ° C, windsnelheid 1 m / s.

MECHANISCHE GEGEVENS

Zonnepanelen                                           Polykristallijn 156,75 x 52,25 mm

Cel configuratie                               72 cellen (6 × 12)

Module afmetingen                           1030 × 680 × 30mm

Gewicht                                                 9.5kg

superstraat                                         3,2 mm, hoge transmissie, ijzerarm, gehard ARC-glas

Substraat                                             Witte achterplaat

omlijsting                                                   Zilver geanodiseerd aluminiumlegering type 6063T5, zilverkleur

J-Box                                                     Ingemaakte, IP67, 1000VDC, 3 Schottky-bypass-diodes

kabels                                                     4,0 mm² (12AWG), 900 mm lengte

connector                                               IP67 MC4 compatibel

T E MP E R AT UR E & MAXIMALE BEOORDELINGEN

Nominale bedrijfsceltemperatuur (NOCT)                                       45 ° C ± 2 ° C

Temperatuurcoëfficiënt van Voc                                                                 -0,32% / ° C

Temperatuurcoëfficiënt van Isc                                                                   0,05% / ° C

Temperatuurcoëfficiënt van Pmax                                                               -0,39% / ° C

Operationele temperatuur                                                                           -40 ~ + 85 ° C

Maximale systeemspanning                                                                           1000VDC

Max Series Fuse Rating                                                                                 15A

Achterwaartse stroom beperken                                                                               15A

PA C K ​​A G ING C O NF IG UR AT IO N

                                                                                            40ft                             20ft

Aantal modules per container                                   2300                           1000

Aantal modules per pallet                                       2                                 2

Aantal pallets per container                                     1150                           500

Afmetingen verpakking (LxBxH) in mm                   1050 x 690 x 70         1050 x 690 x 70

Bruto gewicht doos [kg                                                         20                               20
