Gecertificeerd om bestand te zijn tegen zware omgevingsomstandigheden

-Anti-reflecterende & anti-vuil oppervlak minimaliseert vermogensverliezen door vuil en stof

Ernstige zoutnevel, ammoniak & opgeblazen zandweerstand voor kust, boerderij en woestijn

omgevingen

-Uitstekende mechanische belasting 2400Pa & sneeuwbelasting 5400Pa weerstand

ELEKTRISCHE GEGEVENS (STC)

Modelnummer                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Nominaal vermogen in Watts-Pmax (Wp)       150           155             160               165         170

Open Circuit Voltage-Voc (V)               22.3         22.4           22.5               22.6       22.7

Kortsluitstroom-Isc (A)                   8.81         8.84           8.88               8.92       8.96

Maximale voedingsspanning-Vmpp (V)     18.3         18.5           18.6               18.7       18.8

Maximale vermogensstroom - Impp (A)       8.20         8.40           8.60               8.80       9.00

Module-efficiëntie (%)                           14.9         15.4           15.9               16.4       16.9

STC: Bestraling 1000 W / m², celtemperatuur 25 ° C, luchtmassa AM1,5 volgens EN 60904-3.

ELEKTRISCHE GEGEVENS (NOCT)

Modelnummer                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Maximale Power-Pmax (Wp)                 110.9         114,6           118.3         122,0         125.7

Open Circuit Voltage-Voc (V)                 20.7           20.8             20.9           21,0           21.1

Kortsluitstroom-Isc (A)                   7.15           7.18             7.21             7.24           7.27

Maximale voedingsspanning-Vmpp (V)       16.8           17.0             17.1           17.2           17.3

Maximale vermogensstroom - Impp (A)         6.61           6.77               6.93           7.09           7.25

NOCT: Bestraling bij 800 W / m², omgevingstemperatuur 20 ° C, windsnelheid 1 m / s.

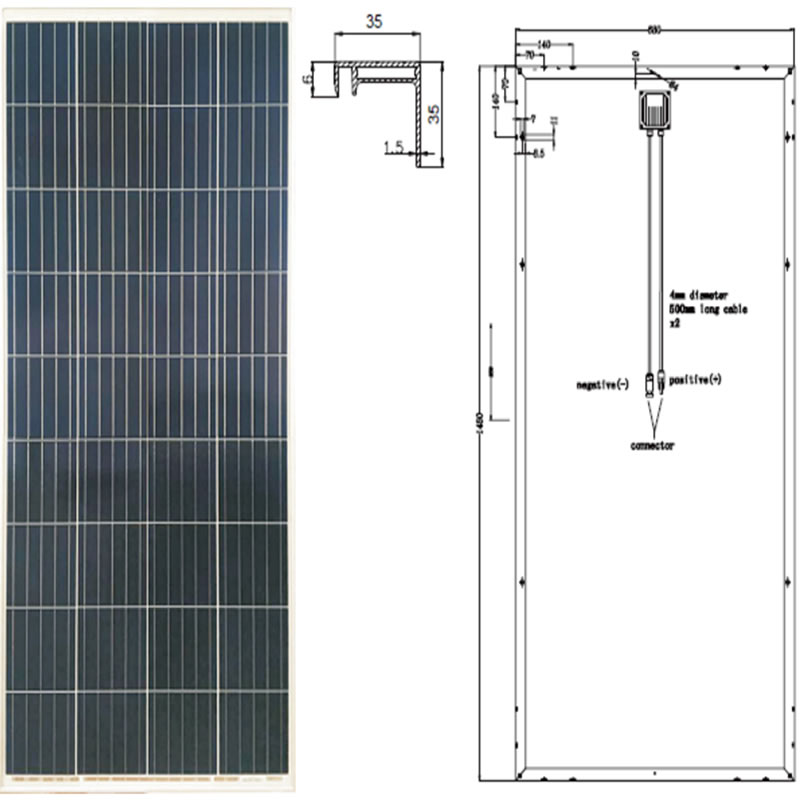

MECHANISCHE   GEGEVENS

Zonnepanelen                                       Polykristallijn 156,75 x 156,75 mm

Cel configuratie                         36 cellen (4 × 9)

Module afmetingen                       1480 × 680 × 35 mm

Gewicht                                           11kg

superstraat                                     3,2 mm, hoge transmissie, ijzerarm, gehard ARC-glas

Substraat                                         Witte achterplaat

omlijsting                                               Zilver geanodiseerd aluminiumlegering type 6063T5, zilverkleur

J-Box                                               Ingemaakte, IP67, 1000VDC, 3 Schottky-bypass-diodes

kabels                                             4,0 mm² (12AWG), 900 mm lengte

connector                                       IP67 MC4 compatibel

TEMPERATUUR & MAXIMALE BEOORDELINGEN

Nominale bedrijfsceltemperatuur (NOCT)             45 ° C ± 2 ° C

Temperatuurcoëfficiënt van Voc                                   -0,32% / ° C

Temperatuurcoëfficiënt van Isc                                     0,05% / ° C

Temperatuurcoëfficiënt van Pmax                                 -0,39% / ° C

Operationele temperatuur                                               -40 ~ + 85 ° C

Maximale systeemspanning                                             1000VDC

Max Series Fuse Rating                                                   15A

Achterwaartse stroom beperken                                                 15A

CONFIGURATIE VAN DE VERPAKKING

Aantal modules per container                           40ft                 20ft

Aantal modules per pallet                                 1600               700

Aantal pallets per container                               2                     2

Afmetingen verpakking (LxBxH) in mm               800                 350

Bruto gewicht doos [kg]                                         23                   23
