Intelligent digitaal wervelstroom materiaalsorteerinstrument ERS6000

Datum van publicatie:2019-08-27 10:59

Vijf voordelen van producten

  • Nieuwe hardheidssorteringstechnologie met meerdere frequenties + meerkanaals warmtebehandeling
  • Snel sorteren van materiaalhardheid, warmtebehandeling, treksterkte, structuur, sinterdichtheid van mengsels, niet-destructief onderzoek, geen schade aan onderdelen en materialen.
  • Het nieuwe software-algoritme, betere detectieprestaties en een hogere ruis-ruisverhouding dan de andere, continue softwareontwikkeling, voor het leven gratis software-upgrades.
  • Heeft een 8-kanaals sorteerfunctie met één kanaal en het kan ook werken met 8 frequenties voor meerdere kanalen tegelijkertijd.
  • Krachtige softwarefuncties omvatten parameteropslag, gegevensopslag, rapportanalyse, statistieken en meer.

Productdetails

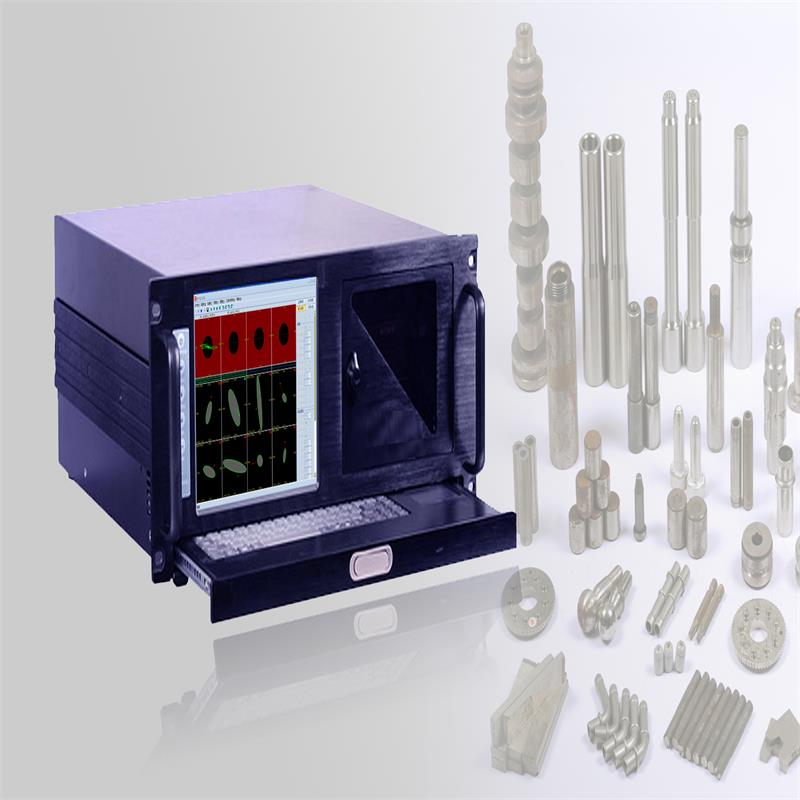

Intelligent digitaal wervelstroom materiaalsorteerinstrument


Nieuwe hardheid materiaal sorteren   Technologie van multi-frequentie   +   Meerkanaals warmtebehandeling

ERS6000-serie intelligent digitaal wervelstroom materiaalsorteerinstrument is vooral geschikt voor hardheidssortering en testen van auto- / luchtvaartonderdelenmaterialen bij warmtebehandeling.

Snel sorteren van materiaalhardheid, warmtebehandeling, treksterkte, structuur, sinterdichtheid van mengsels, niet-destructief onderzoek, geen schade aan onderdelen en materialen. Realiseer echt 8 frequentie gelijktijdige detectie, hogere detectienauwkeurigheid, stabiliteit en betrouwbaarheid dan enkelvoudige frequentiedetectie. Elimineer de mogelijkheid van gemiste detectie van alle verschillen.

Het nieuwe software-algoritme, betere detectieprestaties en een hogere ruis-ruisverhouding dan de andere, continue softwareontwikkeling, voor het leven gratis software-upgrades.

Heeft een 8-kanaals sorteerfunctie met één kanaal en het kan ook werken met 8 frequenties voor meerdere kanalen tegelijkertijd.

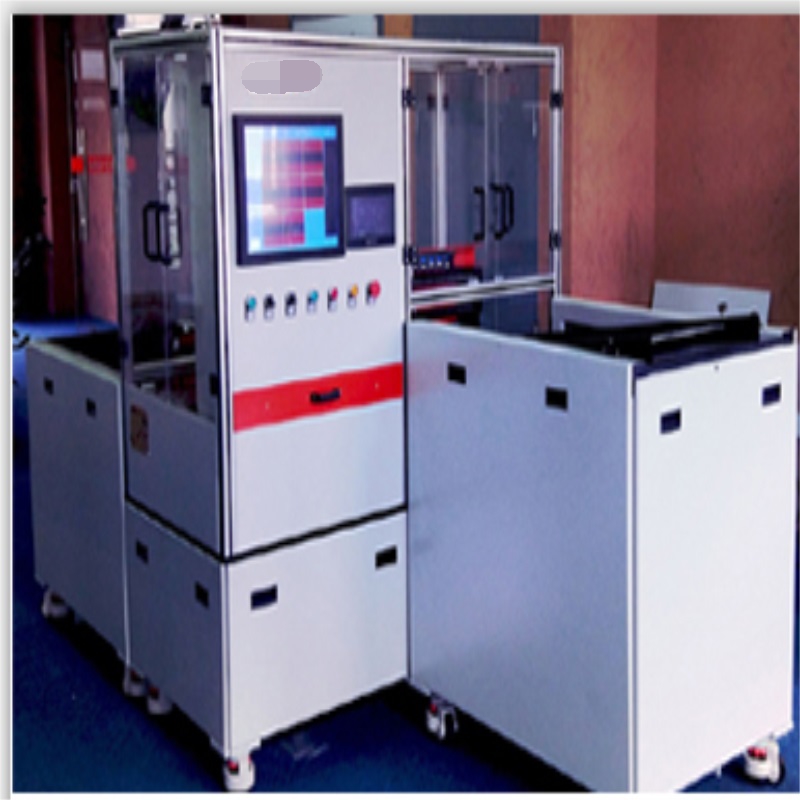

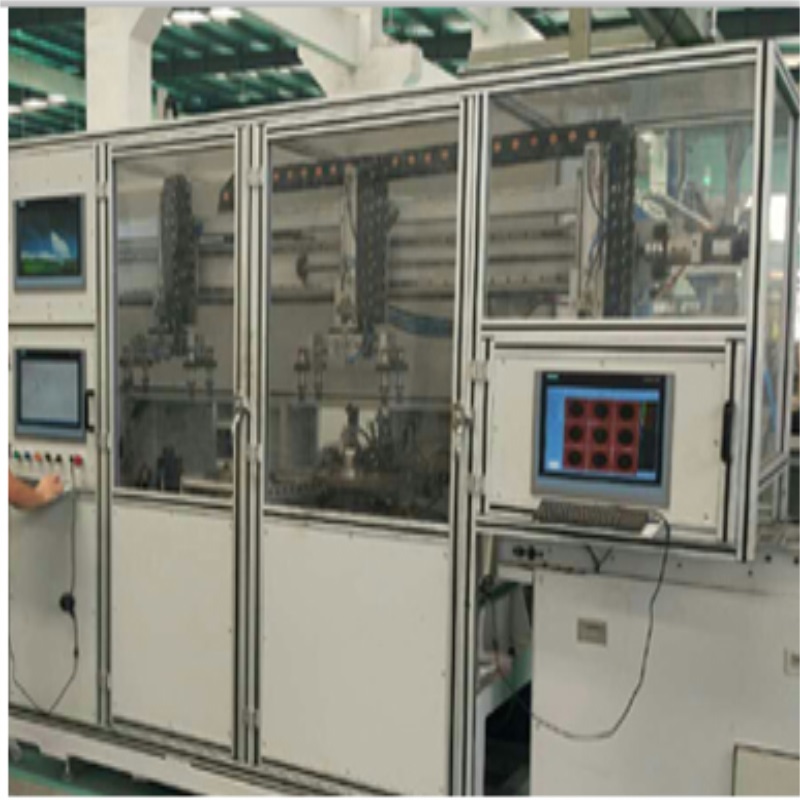

Kan verschillende soorten sondes aanpassen aan de testvereisten van de klant. Het kan handmatig worden getest in het laboratorium of worden geïntegreerd met geautomatiseerde massa snelle detectie. Heeft veel soorten I / O-gegevensinterfaces, kan de functies van snelle automatische detectie, automatisch sorteren, automatisch alarm, automatische statistieken, etc. realiseren

Krachtige softwarefuncties omvatten parameteropslag, gegevensopslag, rapportanalyse, statistieken en meer.

Het instrument is eenvoudig, redelijk en intuïtief te bedienen.

Schakel snel tussen Chinees en Engels met één knop en pas snel meertalige pakketten aan.


8 Frequentiesortering van hardheid / materiaal / warmtebehandeling / vormverschil en meer


Detectiemethode                                     Detectie hoeveelheid       Bekend OK       NG         Niet-gedetecteerde NG-items

Metallografische analyse                                       2000                       1884             116

Gewone single Frequentie detectie                     2000                       1884             81                       35

Multi-frequentie detectie                                   2000                       1884             116


Technische specificaties

◆   Detectiekanaal: 1-16 (duurzame uitbreiding van 256 kanalen indien nodig)

  Frequentiebereik: 10 Hz ~ 12 MHz, traploos instelbaar; meerdere onafhankelijke frequenties, enkele frequentie, 8 frequentieopties (tot 16 softwarefrequenties per kanaal);

  Het systeem is gebaseerd op de ontwikkeling van WINDOWS en het systeem wordt permanent gratis geüpgraded;

  Versterkingsbereik: 0,0dB ~ 99,0 dB continu instelbaar, intensivering: 0,1 dB; fijnafstemming, snelle toename / afname;

Versterkingsverhouding: (X / Y) 0,1 ~ 10,0; traploos instelbaar, fijnafstemming, snelle toename / afname;

  Signaal / ruisverhouding ≥ 10dB (tot 30db);

  Faserotatie: 0 ~ 360 ° traploos instelbaar; Stepping: 1;

  Instelbaar niveau sondeaandrijving (excitatie): 1 tot 16;

  Filtercoëfficiënt : 0-30.000;

  Instelbaar detectiebereik, dwz maximale meetwaarde: 10 ~ 10000, stap 1;

  Hardware versterkingsfactor: 1dB ~ 32dB traploos instelbaar, stap: 1dB;

  Meerdere excitatiemodi: DP / DI; kan worden geconfigureerd met differentiële, absolute en verschillende aangepaste probes.

  Sonde abnormale alarmfunctie (kijkmodel)

  Snelle digitale balans;

  De ononderbroken lijn en onderdrukkingsweergavemodi zijn flexibel en optioneel;

  Blanking weergavecoëfficiënt: 1 ~ 400;

  Digitale filtering: low-pass (0Hz ~ 2000Hz) high-pass (0Hz ~ 2000Hz); met behulp van een uniek " digitale filtering " om het stoorsignaal ter plaatse effectief te onderdrukken, om de nauwkeurigheid en stabiliteit van de detectie te waarborgen;

  Stabiliteit: 16 uur ≤ 2dB;

  Het gebruiksmodel heeft de functie om de eind- en eindstaartsignalen af ​​te snijden en de eindloze zone van het eindeinde effectief te regelen;

  De alarmduur kan worden aangepast: 10ms ~ 60.000ms, stepping 1ms;

  Ontbrekend percentage: ≤0%, vals-positief percentage (ten onrechte als een niet-conform product per ongeluk beoordeeld) ≤1%;

  Verstrek nauwkeurige en tijdige feedbacksignalen naar de defecte onderdelen en voer inkjetmarkering, markeerpositie, lengte, etc. uit (vereist perifere ondersteuning);

  Registreer automatisch het aantal defecten en hun locaties;

  Met vertragingsmarkering, markering met vaste lengte, vertragingsalarm en andere functies;

  Flexibele interne en externe klokselectie

  Markeernauwkeurigheid tot ≤ ± 10 mm (vereist perifere ondersteuning, afhankelijk van detectiesnelheid, vereisten);

  Realtime software / hardware-uitvoeralarm, meerdere alarmvenstermodi (rond, vierkant, waaiervormig, aangepast type), met alarm, pre-alarmfunctie en kunnen signalen afzonderlijk uitvoeren;

  Niet-gelijke amplitude, asymmetrische fase alarmzone-instelling;

  Meerdere weergavemodi: impedantie, tijdbasis, AB-sweep, 8 frequentiesortering, analoge 3D-weergave (afhankelijk van modelselectie);

  Met een unieke tijdbasis alarmreferentielijn, meer intuïtieve weergave van detectiegegevens.

  Kan een groot aantal verschillende detectieprogramma's en testgegevens opslaan;

  De wervelstroomsignaaluitbreidingsfunctie kan de amplitude, fase en digitale waarde van het defect meten;

  Cartesiaans coördinatensysteem en achtergrondkeuze van het poolcoördinatensysteem;

  Automatisch testrapporten opstellen (inclusief het aantal tests, testpersoneel, testparameters, aantal passages en aantal non-conformiteiten, enz.);

  Schakelen met één klik tussen Chinese en Engelse bedieningstalen, geen besturingssysteem of online-help nodig;

  Werkomgeving: voeding: AC 220V / 110V;

  Werktemperatuur: 0 ° C ~ +45 ° C , opslagtemperatuur: -20 ° C ~ +50 ° C , relatieve vochtigheid: ≤ 85%;

  Het vlak voor installatie van elke foutdetector is: 550 × 1000 mm2 en de signaallijn kan zowel zijwand als onderkant zijn.

  Uiterlijk en gewicht: 500 * 500 * 260 mm (L * W * H), gewicht: 5kg. (zonder display)

  Optioneel klein industrieel besturingstype, horizontaal industrieel besturingstype, 5U industrieel besturingstype (met display)
