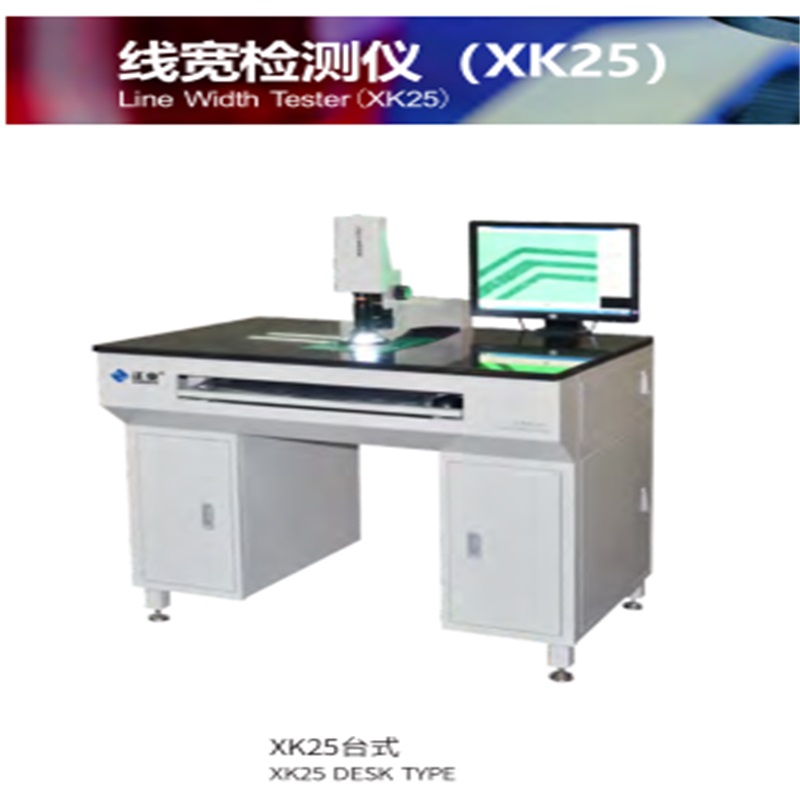

PCB   Lijnbreedtetester (XK25)

GEBRUIK

Deze instrumenten zijn geschikt voor het meten van de breedten van het binnen- en buitenbereik van de semi-printplaat na het etsen (voor soldeermaskering). De afstand tussen twee lijnen, afstand tussen gaten en rand, diameters van ronde gaten, blinde gaten en bogen kan ook worden gemeten. Bovendien zijn meetbreedtes van IC-wafer, filmdikte en LCD-platen beschikbaar.

KENMERKEN

1. Nauwkeurig: gebruik van een uiterst nauwkeurig scherpstelafstand instelbaar apparaat, beeldverwerking, automatische grens- en subpixelalgoritme-technologieën.

2. efficiënt:   Rode LED positionering;

      Automatische grenstechnologie;

      Perfecte functie van SPC-statistieken.

TECHNISCHE PARAMETER

ITEM                                                                                 XK25

Nauwkeurigheid       Meetnauwkeurigheid                                 ± 1 gm

                      Resolutie                                           0.4 gm /pixel ~ 2.7 gm /pixel

                      Totale vergroting                                   70X ~ 450X

                      Optiek Vergroting                     1.4X ~ 9X traploos instelbaar

Voorwerpen         PCB-breedte                                                 ≤ 760mm

                    Gezichtsveld                                   0.53mm × 0,4 mm ~ 3,3 mm x 2,5 mm

                    Lijnbreedte                                               20 gm ~ 1200μm

Uiterlijk dimensie (L x B x H)               960 × 780 × 1280 mm (zonder computer)

  Gewicht (zonder computer)                                             145kg
