Online wervelstroomtestsysteem voor rechte gelaste buis EFH1002

Project overzicht

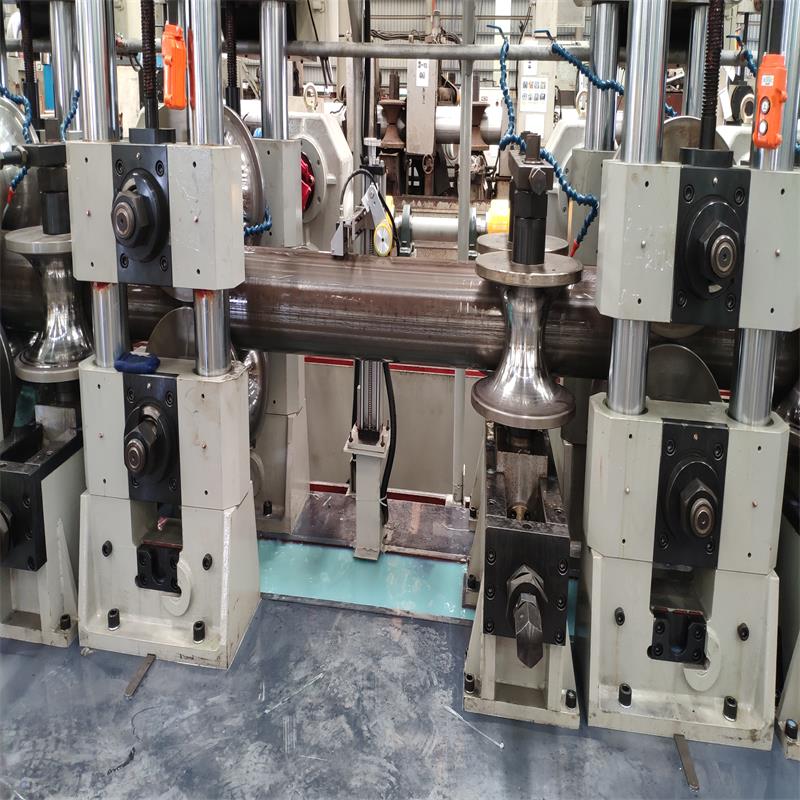

        Klanten produceren   hoogfrequent recht gelast   gelaste buizen, die zijn gemaakt van ferromagnetische materialen. Online wervelstroom automatisch foutdetectiesysteem is in het veld geïnstalleerd.   Testvereisten: om dwarse en longitudinale defecten van buis te detecteren   en las. Een testschema wordt voorgesteld voor verder testen door beide partijen.

Werkstukinformatie detecteren

Naam detectieobjecten                               Koolstofstaal   Rechte gelaste buis (hoogfrequent lassen)

Materiaal                                                       Metalen materialen zoals ferromagnetische materialen

Dimensie Specificatie                                     Φ12-108mm

Lasbreedte                                                   1-5 mm (platte las of braam)

Lengte                                                         On-line detectie

Buiggraad                                           1,5 mm / m (van het detectiestation)

Ruwheid                                                   Rond oppervlak (afgeschuind einde zonder convexe braam) ≦ 3.2, nr   oxide schaal.

Hardheid                                                     harder

Detectie snelheid                                           Aanbevolen door snelheid ≦ 150m / min   verstelbaar

                                                                    (Instrument detectie snelheid: 0,52-750m / min)

Detectie Onderdeeltemperatuur                           ≦ 80 ° C of normaal   temperatuur-

Detectievereiste en   Nauwkeurigheid Standaard

                                                                Executive Standard of Detection

Aantal standaard                                         Naam van standaard                                                               rang

GB / T 14480-2015             Niet-destructief testinstrument       draaikolk   Stroom   testen   uitrusting                         /

GB / T 7735-2016               Automatische wervelstroomtest voor naadloze en gelaste stalen buizen               Het hoogste cijfer

                                            (behalve ondergedompeld booglassen) defecten

Technische parameter van het systeem

Naam van het systeem:   Online wervelstroom testsysteem voor rechte gelaste buizen

Type: EFH1002

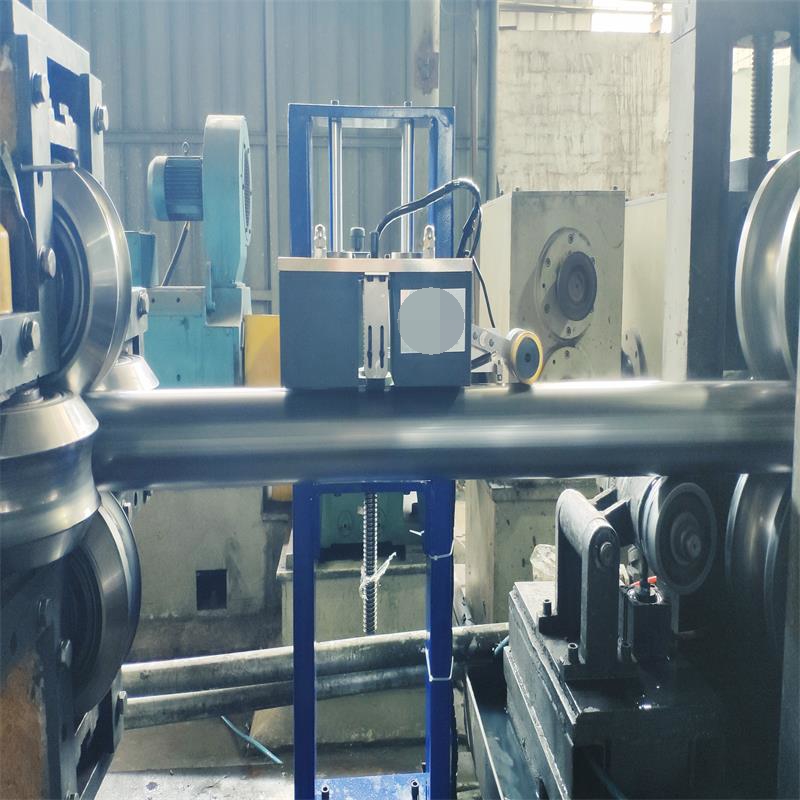

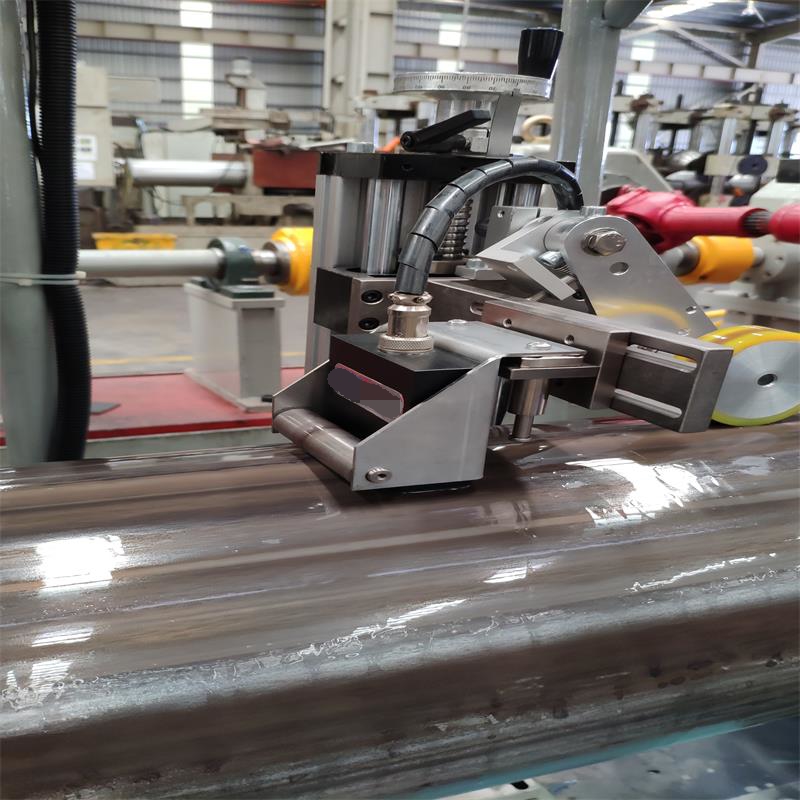

Detectiemethode: tweekanaals zadel detectie   (Absoluut + differentieel)

Bedieningsmodus: automatisch + handmatig

Instrument en sonde: wervelstroominstrument; Tweekanaals digitale hoge intelligentie wervelstroomdetector en sonde

Detectieplatform: kerndetectieplatform onafhankelijk ontwikkeld

Korte introductie van detectie operatie:

Pas de technische parameters en standaardmonsters van foutdetector aan volgens de testvereisten;

Pas de positie van de sonde en sonde aan volgens de specificaties van het werkstuk;

Het foutdetectiesysteem detecteert het werkstuk, alarmen en markeringen;

De laskop   kan worden geslepen of aangepast   door afsluiten tijdens het proces;

Gegevensregistratie, opslag en analyse worden uitgevoerd door de host voor foutdetectie;

Vorm automatisch een foutdetectierapport.

Belangrijke parameters van het systeem

Naam                                                 Technische parameter                                               Opmerkingen

Eind blind gebied                                             ≦ 50m                                                 Afhankelijk van de testsnelheid

Stabiliteit                                               Na 72 uur ≦ 2dB                                               Monster

Nauwkeurigheid van Jet Printing                               ± 50mm                                                         Monster

Omissive Oordeelpercentage                               0%                                                             Monster

Foutieve rapportage                                           ≦ 2%                                                           Monster

Test snelheid                                     Aanbevolen door snelheid ≦ 150m / min                       Monster

                                        verstelbaar   (Instrument detectie snelheid: 0,52-750m / min)

Principe van gelegd / zadeltype wervelstroomtests

Dit systeem is   gebruikt voor wervelstroom   detectie van koolstofstaal, roestvrij staal, koper, aluminium en andere non-ferro en ferro-metalen buizen. Het hele systeem bestaat uit vijf delen: detectie-apparaat, detectie-accessoires, machines, elektriciteit en pneumatisch. Impedantievlakanalyse en multi-amplitude fasegebied alarmtechnologie worden gebruikt om automatische defectdetectie te realiseren en automatisch sorteersignaal, alarm en markeersignaal uit te voeren.

De wisselstroom die door het instrument wordt gegenereerd, produceert wervelstroom op het oppervlak van het werkstuk door de detectiespoel en het magnetische veld dat wordt gegenereerd door de wervelstroom beïnvloedt op zijn beurt de impedantie van de detectiespoel. Als het oppervlak van het werkstuk defect is en het materiaal niet continu is, wordt het oorspronkelijke wervelstroomveld vernietigd en wordt de impedantie van de detectiespoel gewijzigd. Het instrument voert terug naar de meetsonde. Impedantieverandering elektrisch signaal wordt verwerkt om automatische defectdetectie te realiseren.

Algemene beschrijving van het systeem

Het online systeem omvat: intelligente digitale tweekanaals foutdetector, aangepast detectieapparaat, sonde, alarmsysteem, markeersysteem, aangepaste echte detectiesoftware, automatische controlemodule (integratie), aangepaste afschermkast en andere standaardaccessoires.
