PCB online gatencontrole (JK5200 / JK8000)

Datum van publicatie:2019-08-24 13:58

Vijf voordelen van producten

  • Nauwkeurig: gebruik van zeer nauwkeurig CIS-scansysteem, automatische positionering, beeldverwerking en detectietechnologieën.
  • Efficiënt: indien uitgerust met een meerkanaals sorteerapparaat en kleine plaatdelen, wordt meerkanaals gelijktijdige detectie ondersteund.
  • De standaardmachine kan beide platen tegelijkertijd detecteren: 3 en 6 kanalen kunnen tegelijkertijd worden aangepast.
  • Kenmerken: Met de netwerkonderhoudsfunctie kan het verschillende terminals gebruiken om informatie over defecte NG-kaarten synchroon te bekijken en de NG-kaart snel te reviseren.
  • Kenmerken: Met de netwerkonderhoudsfunctie kan het verschillende terminals gebruiken om informatie over defecte NG-kaarten synchroon te bekijken en de NG-kaart snel te reviseren.

Productdetails

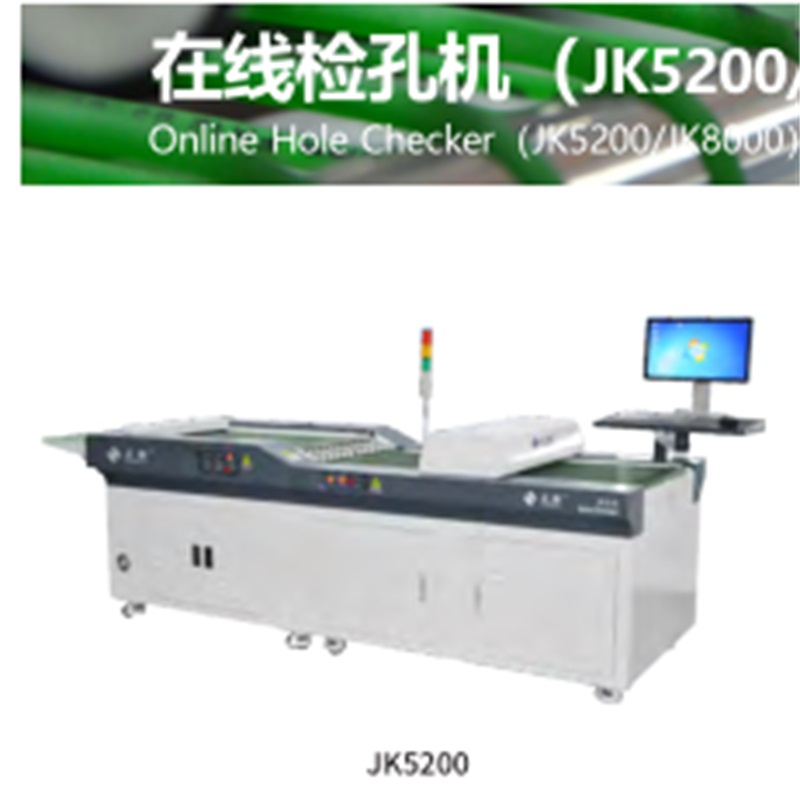

PCB   Online gatencontrole (JK5200 / JK8000)



GEBRUIK

Hole checker machine wordt voornamelijk gebruikt voor het boren kwaliteitsinspectie en analyse van PCB boren boord en eindproduct boord.

De defecten zoals het ontbreken van gaten (lekkende boor- en pluggaten), multihole, interne bramen, grote gaten, kleine gaten, de lengte, breedte, hoek en andere onregelmatig gevormde gaten van de PCB-boorplank en de afgewerkte plank worden automatisch gedetecteerd, en de apparatuur voor classificatie van NG / OK wordt automatisch bepaald.

KENMERKEN

1. Nauwkeurig: gebruik van zeer nauwkeurig CIS-scansysteem, automatische positionering, beeldverwerking en detectietechnologieën.

2. Efficiënt: indien uitgerust met een meerkanaals sorteerapparaat en kleine plaatdelen, wordt meerkanaals gelijktijdige detectie ondersteund; de standaardmachine kan beide platen tegelijkertijd detecteren: 3 en 6 kanalen kunnen tegelijkertijd worden aangepast.

3. Kenmerken: Met de netwerkonderhoudsfunctie kan het verschillende terminals gebruiken om informatie over defecte NG-kaarten synchroon te bekijken en de NG-kaart snel te reviseren.



TECHNISCHE PARAMETER

ITEM                                                 JK5200                                                         JK8000

verduisteren   Lengte                 Scanapparaat + Sorteerapparaat: 3510 mm               Scanapparaat: 1550 mm

                                        Geen sorteermachine: 1530 mm

Breedte                                               1160mm                                                         1280mm

Hoogte                                               1050mm                                                         1520mm

CIS                                                                             Contactbeeldsensor

Licht                                                                       Bar Rode LED-lichtbron

maximaal   Diameter verhouding                                                         25: 1

Meetbare dikte                     0,3 mm ~ 10,0 mm, platen met een dikte van minder dan 0,3 mm worden voor het monster aangeboden

                                                      bevestiging.

Plaatformaat                                   Breedte: 80 ~ 650 mm                                             Breedte: 80 ~ 800 mm

          Lengte: 100 ~ 650 mm                                           Lengte: 100 ~ 800 mm

Poriegroottebereik                                                         Φ 0.10mm ~ Φ 10mm

Min marge van

Ponsgat                                                                     0.1mm

Het maximale aantal

Gaten in de geteste plaat           500.000 (rond gat)                                           800.000 (rond gat)

Snelheid meten                           (De vier versnellingen van het gemeten snelheidsscangedeelte waren beschikbaar): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. De boorplaat is maximaal 6,5 m / min.

Herhaal precisie                                                                   ± 30 um

(rond gat)

Herhaal precisie                                           Slots: ± 75μm; Onregelmatige gaten: 150μm

(niet-cirkelvormig gat)

Nauwkeurigheid diafragma                                                 ± 20μm (diafragma u003c1 mm)

  (rond gat)                                                         ± 30 μm (4 mm > opening > 1mm)

                                                                              ± 40μm (diafragma ≧ 4 mm)

De inhoud van detectie                   Ontbrekend gat (lekkende gaten, pluggaten), gaten (meervoudig boren, snijden), vreemd voorwerp

                                                        in de gaten, grote gaten, kleine gaten; de lengte, breedte, braam van gat van het type "one" en

                                                        andere defecten van onregelmatige gaten, plaatlengte, breedte en grootte, enz.

Nummer inspectielijn                       Standaardmachine: enkele lijn, 2 lijnen; (boven 3 regels, vraag dit apart aan)

Computer                                                   Elektrische industriële hersenencomputer, CPU: i5-serie;

              Geheugen: 8G; Harde schijf: 1T; Besturingssysteem: windows7 × 64

macht                                                         Krachtig scan- en sorteerapparaat: 2 kW;

      Geen sorteerapparaat: 12 kW

Bedrijfsomgeving                                           Temperatuur: 20 ° C -40 ° C

                                                                              Vochtigheid: 40 % -70%

            Er is geen zuurbase gas in de omgeving.

      Eisen aan productiebord: droog, geen zuur / alkalisch

      vloeistof (om corrosie van apparatuur te voorkomen)

        Het apparaat vereist een externe internetverbinding   diagnose.

Vereisten voor het te testen bord: de kromtrekgraad van het te testen bord mag niet groter zijn dan 75% van de IPC-diagonale lijn. Na te zijn gewassen met hoge druk en gedroogd, worden de testresultaten beïnvloed als het bordoppervlak niet schoon is.
