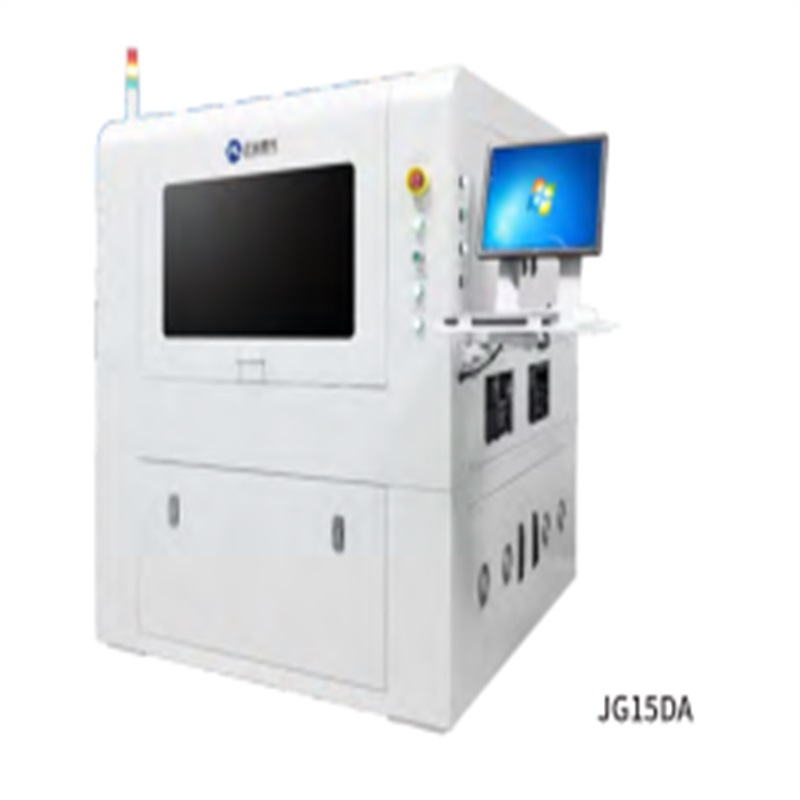

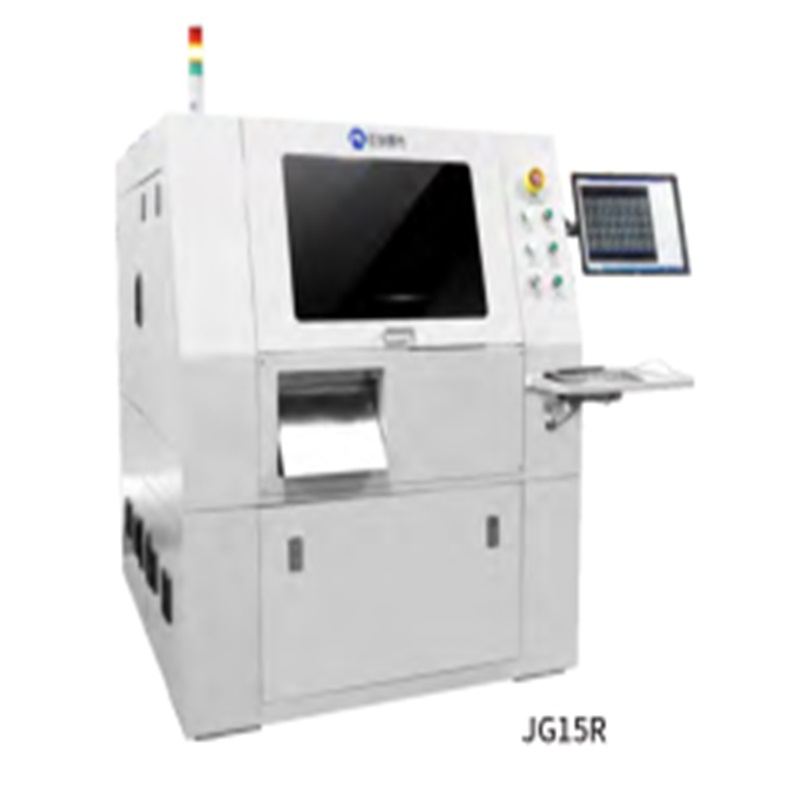

PCB   Roll to Sheet UV-lasersnijmachine   (JG15R / JG15DA)

GEBRUIK

Hoofdzakelijk gebruikt in het bedekken van filmvenster. De film wordt na laserverwerking in vel gesneden. Gegevens invoeren in snijsoftware, volledig automatische voltooiing van alle acties, geen bewakers, kan arbeidskosten besparen.

KENMERKEN

1. Een hoge mate van automatisering. De resource wordt na verwerking automatisch in losse vellen gesneden, waardoor arbeidskosten worden bespaard;

2. Uiterst nauwkeurige modus. Niet-stikselverwerking voor kleine afbeeldingen.

TECHNISCHE PARAMETER

Item                                                       JG15R                                       JG15DA

Lasergolflengte                                                       355nm

Laservermogen                                     Standaard 10W                             Standaard 15W

Laser frequentie                                                   40-120kHz

Maximale verwerkingsbreedte             300mm x 500mm                         300 mm × 500 mm ( Dubbel platform)

Totale nauwkeurigheid

ZHENGYE Voorwaarden                                             ± 50 pm

Motor herhaalbaarheid                                                   ± 2 pm

Bereik van laserscannen                                             40-40mm

Documenten verwerken                                         .Gbr & .dxf

(L x B x H)                   1650 x 1350 x 1670mm                     1650 x 1520 x 1700mm

Stroombron en stroomvoorziening                 Host AC220V                                 Host AC220V

                                                      50 ~ 60 Hz / 1,5 kW                                 50Hz / 1,5 kW

                                                Stofzuiger AC380V                   Stofzuiger AC380V

                                                      50 ~ 60 Hz / 0.65kW                               50Hz / 1,5 kW

Gewicht                                                     1300kg                                         1700kg
