CNC-bewerking is een term die veel wordt gebruikt in productie en industriële toepassingen. Maar wat is CNC precies? Wat is een CNC-machine?

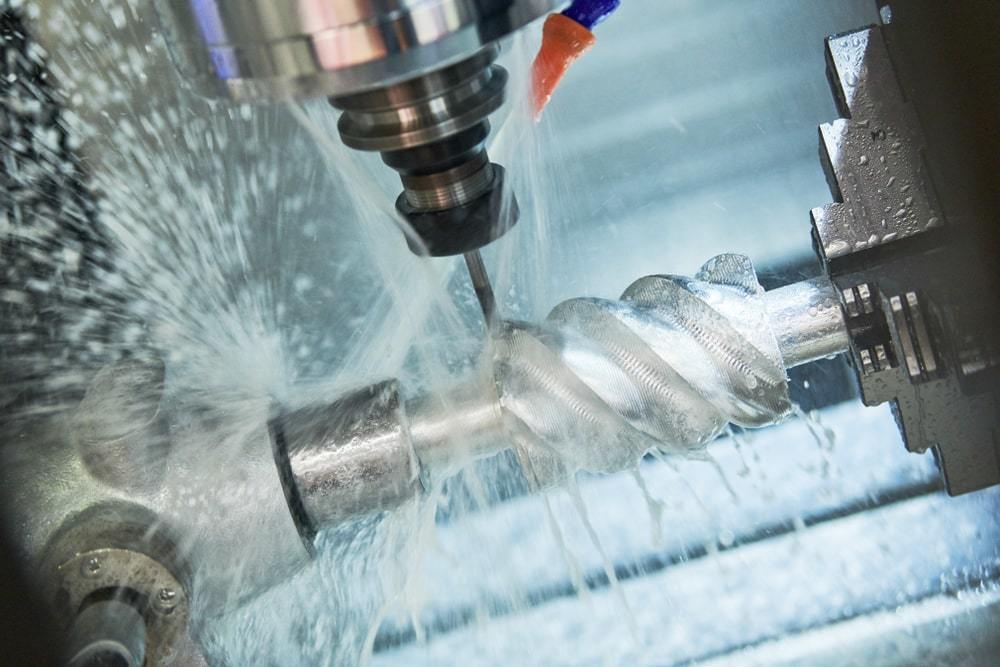

 CNC-bewerkingsmachines voor het frezen van werkstukken. CNC 101: De term CNC staat voor Numerieke besturing van computers CNC-bewerking en CNC-bewerking wordt gedefinieerd als een subtractief productieproces dat meestal computerbesturingen en werktuigmachines gebruikt van voorraaddelen (zogenaamde blanco's of werkstukken) en op maat vervaardigt ontworpen onderdelen. Het proces is geschikt voor een verscheidenheid van materialen, waaronder metalen, kunststoffen, hout, glas, schuimen en composieten, en wordt gebruikt in een verscheidenheid van industrieën zoals grote CNC-bewerking, bewerking van telecomonderdelen en prototypes, en CNC-bewerking van lucht- en ruimtevaartonderdelen. Er zijn strengere toleranties nodig dan in andere industrieën. Merk op dat er een verschil is tussen een CNC-bewerkingsdefinitie en een CNC-machinedefinitie De ene is een proces en de andere is een machine. Een CNC-machine (soms onjuist aangeduid als een C- en C-machine) is een programmeerbare machine die autonoom CNC-bewerkingen kan uitvoeren. CNC-bewerking is wereldwijd beschikbaar als productieproces en service. U kunt gemakkelijk CNC-bewerkingsdiensten vinden in Europa, Azië, Noord-Amerika en de rest van de wereld. Subtractieve productieprocessen (zoals CNC-bewerking) worden vaak contrasteerd met additieve productieprocessen (zoals 3D-printen) of vormproductieprocessen (zoals vloeibaar spuitgieten). Subtractieve processen verwijderen lagen materiaal van een werkstuk om aangepaste vormen en ontwerpen te produceren, Wher 101; Aangezien additieve processen lagen van materiaal assembleren om de gewenste vorm te produceren, vervormen vormingsprocessen en verdringen de grondstof in de gewenste vorm. Het geautomatiseerde karakter van CNC-bewerking maakt de productie van hoge precisie, hoog precisie, eenvoudige onderdelen en kosten doeltreffendheid tijdens het voltooien van een off en medium volumeproductie. Hoewel CNC-bewerking enkele voordelen heeft getoond ten opzichte van andere productieprocessen, zijn er grenzen aan het niveau van verfijning dat kan worden bereikt in het ontwerp van onderdelen en de kosten doeltreffendheid van de productie van complexe onderdelen. Hoewel elk productieproces zijn voor- en nadelen heeft, richt dit artikel zich op het CNC-bewerkingsproces, waarbij de basisprincipes van het proces worden geschetst, evenals de verschillende componenten en gereedschappen van CNC-bewerkingsmachines. Verder verkent deze paper verschillende mechanische CNC bewerkingen en stelt alternatieven voor voor het CNC bewerkingsproces. In een oogopslag behandelt deze gids: Overzicht van CNC bewerkingsproces Soorten CNC bewerkingen CNC-bewerkingsapparatuur en onderdelen CNC-bewerkingsmaterialen CNC-maatnotities Alternatieven voor het gebruik van CNC-machines CNC bewerkingsgeschiedenis Ben je op dit moment tussen vacatures of een werkgever op zoek naar aanwerving? Wij bieden een in diepgaande verzameling van middelen voor industriële werkzoekenden en werkgevers die vacatures willen invullen. Als u een vacature heeft, kunt u ook ons formulier invullen voor een kans om te worden opgenomen in de Thomas Monthly Update 101; nieuwsbrief.

Overzicht van CNC bewerkingsproces"Evoluerend uit het numeriek gecontroleerde (NC) bewerkingsproces met behulp van geponste tapekaarten, CNC-bewerking is een productieproces dat computerbesturing gebruikt om machines en snijgereedschappen te bedienen en te manipuleren om grondstoffen zoals metaal, plastic, hout, schuim, composietmaterialen en meer te vormen"aangepaste onderdelen en ontwerpen. Terwijl het CNC-bewerkingsproces een verscheidenheid aan functies en bewerkingen biedt, zijn de basisprincipes van het proces in principe hetzelfde in alle van hen. Het basis CNC bewerkingsproces bestaat uit de volgende fasen:-CAD-modellen ontwerpen-CAD-bestanden converteren naar CNC-programma's

Voorbereiding van de CNC-machine

Bewerkingen uitvoeren&#CAD-modelontwerp-Het CNC bewerkingsproces begint met het maken van een 2D vector of 3D massief onderdeel CAD ontwerp in-Huis of bij een CAD-CAM-ontwerpservice. Computer-CAD-software (aided design) stelt ontwerpers en fabrikanten in staat om modellen of weergaven te maken van hun onderdelen en producten, evenals de technische specificaties, zoals grootte en geometrie, die nodig zijn om de onderdelen of producten te produceren.-Het ontwerp van CNC bewerkte onderdelen wordt beperkt door de mogelijkheden (of onvermogen) van CNC machines en gereedschappen. De meeste CNC-machines zijn bijvoorbeeld cilindrisch, dus de deelgeometrieën die kunnen worden geproduceerd door het CNC-bewerkingsproces zijn beperkt omdat het gereedschap gebogen hoeksecties creëert. Bovendien, de eigenschappen van het materiaal dat wordt bewerkt, gereedschapsontwerp en de machine-39; De werkvasthoudingsmogelijkheden beperken de ontwerpmogelijkheden verder, zoals minimale onderdeeldikte, maximale onderdeelgrootte en integratie en complexiteit van holtes en kenmerken.

Zodra het CAD-ontwerp is voltooid, exporteert de ontwerper het naar een CNC

compatibel bestandsformaat zoals STEP of IGES.

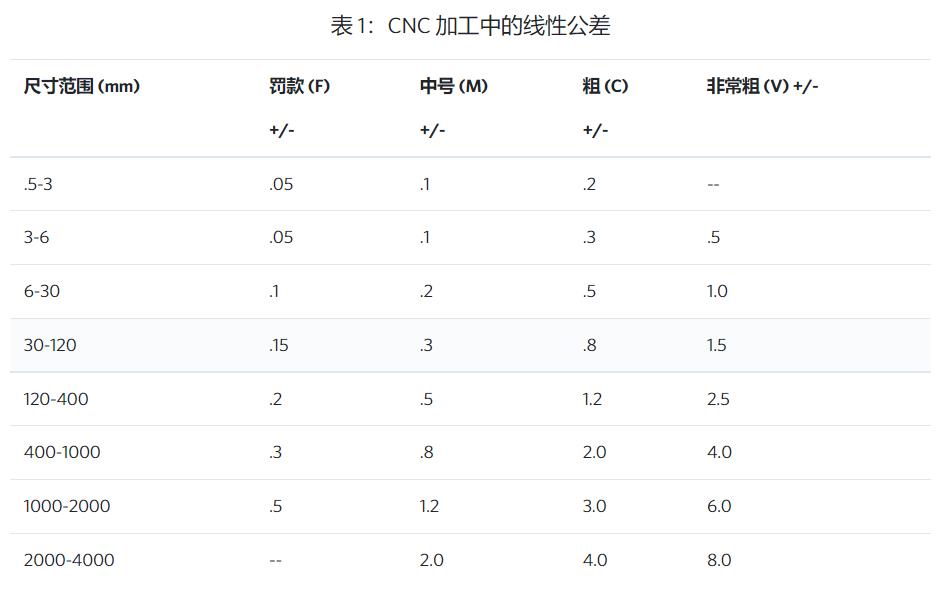

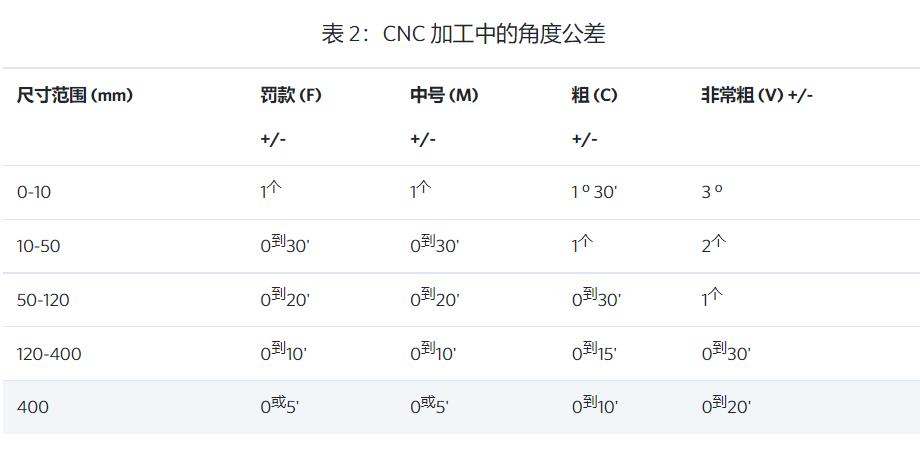

Tolerantietabel voor CNC-bewerking

Bij het specificeren van onderdelen aan een machinewerkplaats is het belangrijk om eventuele noodzakelijke toleranties op te nemen. Hoewel CNC-machines zeer nauwkeurig zijn, laten ze nog enkele kleine verschillen achter tussen replica's van hetzelfde onderdeel, meestal rond

of

0.005 inches (0.127 mm), die ongeveer tweemaal de breedte van een menselijk haar is. Om kosten te besparen, moeten kopers alleen toleranties specificeren voor delen die bijzonder nauwkeurig moeten zijn omdat ze in contact komen met andere onderdelen. Hoewel er standaardtoleranties zijn voor verschillende bewerkingsniveaus (zoals weergegeven in de onderstaande tabel), worden niet alle toleranties gelijk gemaakt. Als een onderdeel bijvoorbeeld nooit groter kan zijn dan de gemeten waarde, kan het een gespecificeerde tolerantie hebben van

0.0

0.5 om aan te geven dat het iets kleiner kan zijn, maar niet groter in dat gebied.

②

②-②&#②

②

②-②

②

②

②

②

②

②-②/②-②

②&#②

②-②

②

②+②-②+②/-②
