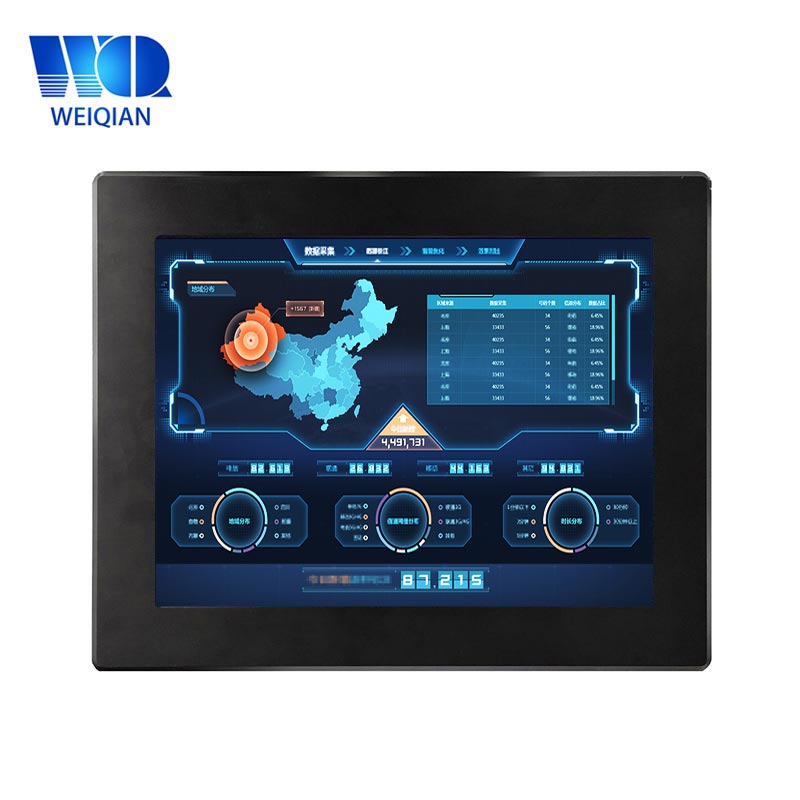

12 inch wince industriepaneel computer

Datum van publicatie:2021-08-13 16:28

Vijf voordelen van producten

  • Hoge stabiliteit, 7x24 uur zonder downtime, met behulp van fanless CPU-processor met laag stroomverbruik en hoge stabiliteit
  • Hoge betrouwbaarheid, er zijn geen afhandelingsfouten toegestaan, en strikte tests worden doorgegeven
  • Met zelfherstelfunctie, om te gaan met onverwachte situaties, zoals ononderbroken ontkoppeling en shutdown voor een lange tijd
  • Communicatie-interface Geschikt voor industrieel gebruik, gemakkelijk uit te breiden
  • Eenvoudige en gemakkelijke secundaire ontwikkeling, multi-platform, meertalige ondersteuning, die routines levert

Productdetails

1.parameters

Product model

WLT-120R-AM20


Basic parameters

● CPU: Cortex®-A8 architectuur; Frequency 1.0GHZ

● Memory: 512MB DDR3

● Flash  256MB NandFlash


Display scherm

● Formaat  12 inch

● Resolution  800 x 600

● Wide-temperature Type  64K kleuren of 260K kleuren

● LED backlight  lifetime>25.000 uur


TOUCH scherm

Resistance aanraakscherm  -stuurprogramma binnen


Hardware grensvlak

● 2 kanaal DB9 interface (COM1, COM2)

● 3 kanaal 3-wire RS-232 serial poort ( COM3  COM4  COM5)

● 2 kanaal RS-485 interface  COM1  COM2, multiplexen zoals DB9 (COM1  COM2).

● 1 kanaal CAN bus multiplexen zoals COM5COM5 as standaard.optional

● 1 kanaals USB device grensvlak  Ondersteuning ActiveSync aansluiten op PC gegevens uit te wisselen en debuggen toepassing .

● 2 kanaals USB hostinterface  Ondersteuning gebruikelijke USB device zoals muis , toetsenbord, U disk, enz.

● 1 kanaal 100M Ethernet-interface.

● 1 kanaal SD/MMC slot, ondersteunt SD/MMC-kaart.

● 1 kanaal externe luidspreker interface.

● 2 kanaal 12V~24V  industria ● power oplossing  higher betrouwbaarheid.


attention

Wanneer de seriële poort is verbonden, moet de GND-draad van beide inrichtingen worden aangesloten voorkomen dat het branden van de seriële chip en communicatie beïnvloeden.


OS

Windows CE 6.0


Defend mate

IP65 (voorzijde)


Working Environment

● power  12V-24V DC/3A

● working temperatuur  -10~60 ℃

● storage temperatuur: -20~80 ℃

● working vochtigheid   from10 tot 90% RH


Formaat

● shell structuur  Metal

● panel size  319x259  mm

● trepanning size  305.2x244.8 mm


Application stippellijn

● industrial control  detection apparaat  instruments en meters  security controle  medical apparaten en instrumenten, intelligente terminals embedded hoge-end toepassing.

● Ondersteuning CAN b ons uitrol van hetnetwerk


Software Ondersteuning

● Flash macht-down beveiligingsfunctie

● ĭde:.. Visual Studio 2005/2008.net (.netto 2,0 Compact)  Labview development

● Easy wijzigt de gebruiker-defined splash screen

● Ondersteuning beeldscherm draaien (graad:.. 0/90/180/270)

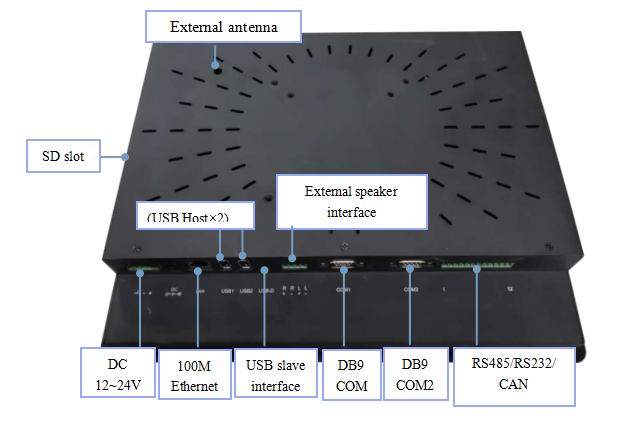

2. Interface definitie

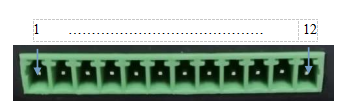

1.  COM5-TX of RS-232   (CANL)     2. COM5-RX RS-232   (CANH)

3. GND                          4. COM3-RX of RS-232

5. COM3-TX of RS-232             6. COM4-RX of RS-232

7. COM4-TX of RS-232             8. COM2-485B

9. COM2-485A                   10. GND

11. COM1-485B                  12. COM1-485A

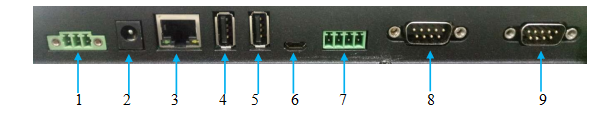

1. 3P  12-24V  eindstandig vermogen grensvlak         2.  12-24V power adapter invoerinterface

3.  100M ethernetinterface                        4.  USB Host-interface   USB gastheer

5.  USB slave-interface   USB ontvangende                    6.  USB slaveinterface   USB Device

7.  External luidspreker grensvlak                       8.   RS-232 COM1 grensvlak   isolated

9.  RS-232 ( COM2) interface   isolated


2.1 RS-232 interface

5 kanaals seriële poort, ondersteunen de hoogste-level baudrate115200bps  - overeenkomstige interface WinCE systeem COM1 COM2  COM3  COM4  COM5.


2.2 RS-485 interface

Het corresponderende poort in Win CE systeem COM1/COM2 en multiplexen COM1/COM2 DB9 interface.


2.3 Can Bus interface

Het functie van Can-bus interface is optiona ● en multiplexen als COM5. Ook zonder afsluitweerstand binnen, Pls geef eensnodig


2.4 Power grensvlak

Als afgebeeld:.


2.5 External luidspreker grensvlak



1.  left kanaal OUTR+       2.   left kanaal   OUTR-

3.  right kanaal OUTL+      4.   right kanaal  OUTL-

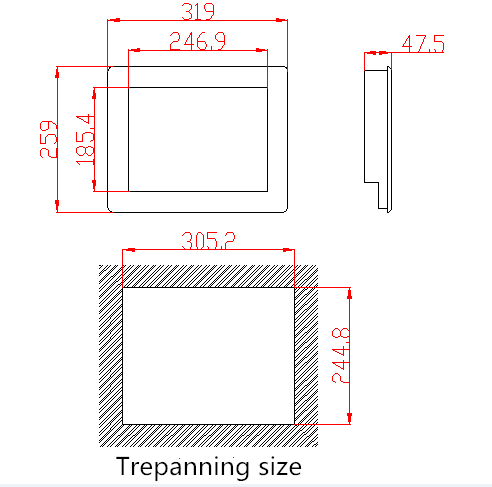

3. Exterior size

Exterior size   319x259x47.5 mm     trepanning size   305.2x244.8  mm
