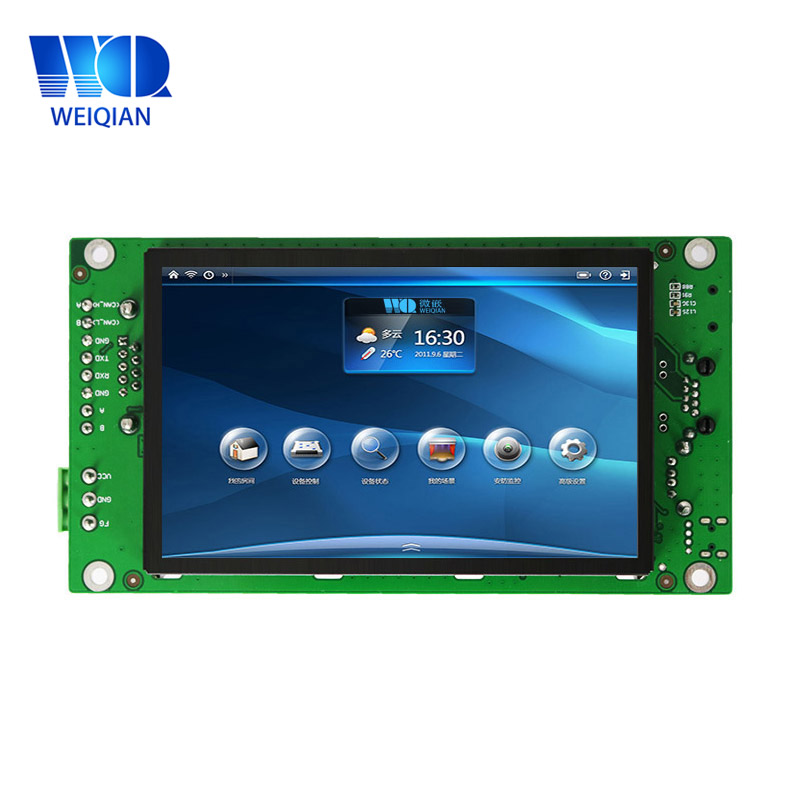

1. Parameters

Product model

WLT-043R-NN00

Basic parameters

●CPU:ARM9 architectuur;Frequency 300MHZ

● Memory: 64 MB DDR2

● Flash:128MB NandFlash

Display scherm

● Formaat:4.3 inch

● Resolution:480 x 272

● Wide-temperature Type64K kleuren of 260K kleuren

● LED backlight:lifetime>25.000 uur

TOUCH scherm

4-wire weerstand aanraakscherm(-stuurprogramma binnen)

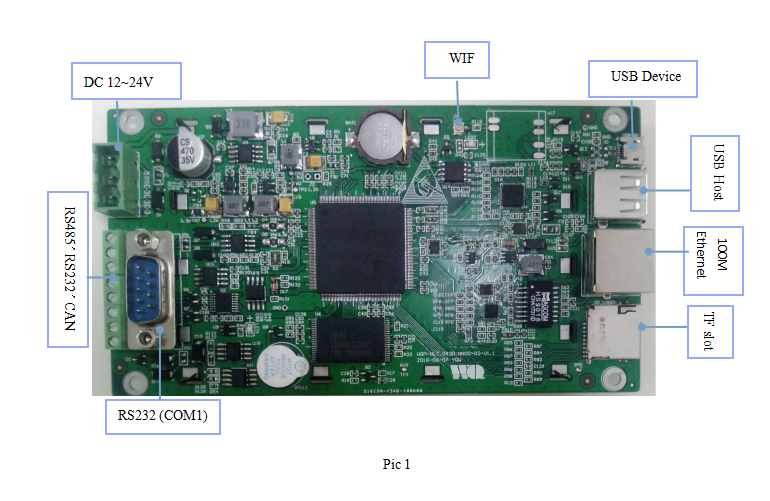

Hardware grensvlak

● 1 kanaal DB9-interface(COM1).

● 1 kanaal 3-wire RS-232 seriële poort(COM2)

● 2 kanaal RS-485-interface(COM3COM7)COM3 een multiplex- CAN COM3 standaard.

● 1 kanaals USB apparaatinterfaceOndersteuning ActiveSync aansluiten op PC gegevens uit te wisselen en debuggen toepassing.

● 1 kanaals USB Host-interfaceOndersteuning gebruikelijke USB-apparaat, zoals een muis keyboard U schijfetc.

● 1 kanaal 100M Ethernet-interface.

● 1 kanaal TF-sleuf Ondersteuning SD/TF-kaart.

● 1 channel CAN interface(-stuurprogramma binnen)(optional)

● 1 kanaal 12V~24V Power input interface.

attention

Wanneer de seriële poort verbonden - GND draad van beide inrichtingen worden aangesloten om te voorkomen dat het branden van de seriële chip en communicatie beïnvloeden.

OS

Windows CE 6.0

Defend mate

 /

Working Milieu

● Power DC 12V~24V600mA

● Working temperatuur:-10~60 ℃

● Storage temperatuur:-20~80 ℃

● working vochtigheid:10~90% RH

Formaat

● Geen shell

● power:DC12~24V

● Formaat:144x77.7x25.3 (mm)

● trepanning size:108x69.5 (mm)

Application stippellijn

● industrial controldetection apparaatinstruments en meterssecurity controlemedical en -instrumenten intelligent terminals ingebed hoge-end toepassing.

Software support

● Flash FAT file system bescherming functie

● ĭde:. Visual Studio 2005/2008.net(.net 2.0 Compact) EVC++ Labview ontwikkeling.

● Easy verandering van de gebruiker-defined splash screen.

● Ondersteuning beeldscherm draaien(degree: 0/90/180/270).

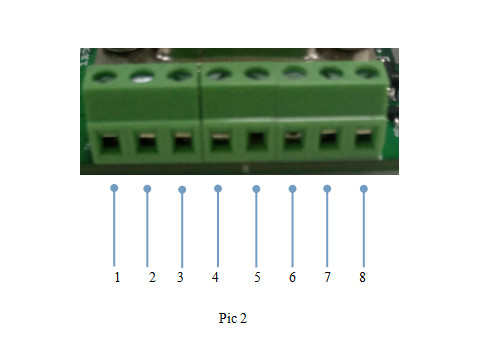

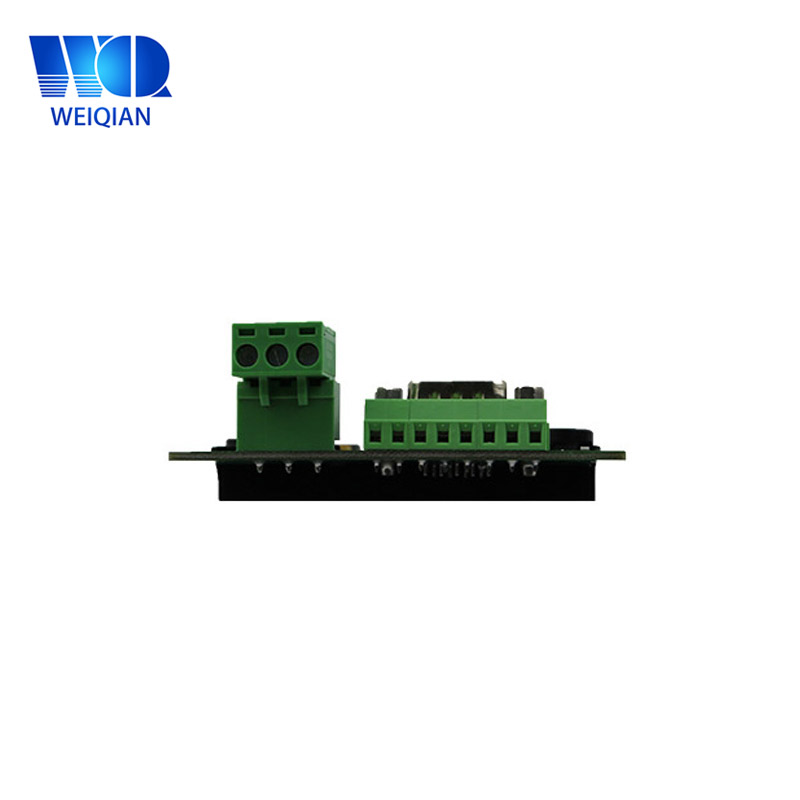

2  Interface definitie

1.  COM7-485B

2. COM7-485A

3.  GND

4. COM2-RX RS-232

5. COM2-TX RS-232

6 GND

7 COM3-485B (CANL)

8  COM3-485A (CANH)

 2.1 RS-232 interface

2 kanaals seriële poort Ondersteuning van de hoogste-level baudrate115200bps. De overeenkomstige interface Linux systeem COM1~COM2.

2.2  RS-485 interface

Het corresponderende poort in Linux-systeem is COM3COM7.

2.3 CAN-bus interface

De functie van Can-bus interface is optioneel. Ook without afsluitweerstand binnenPLs specificeren eenmaalnodig.

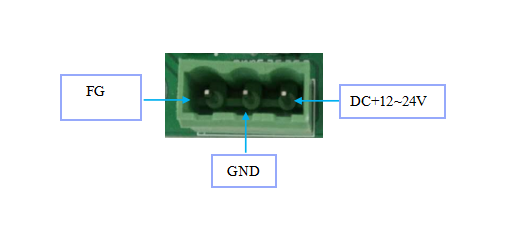

 2.4 Power grensvlak

3. Exterior size

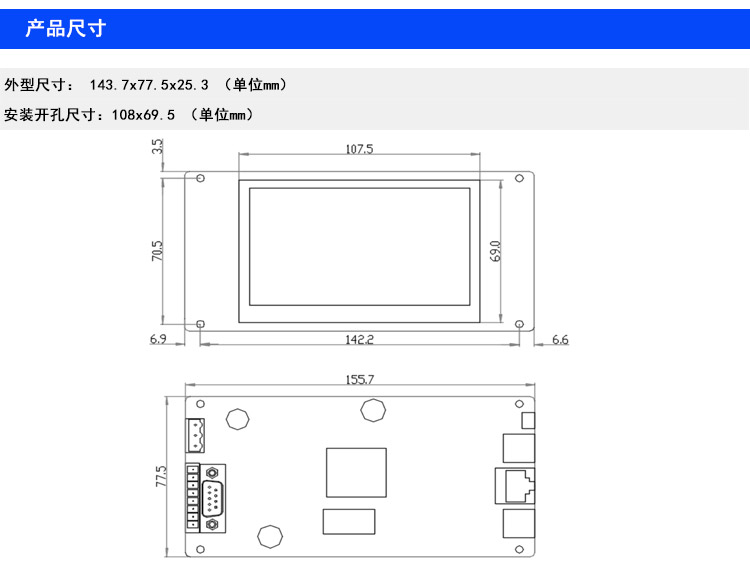

Exterior size:144x77.5x25.3(mm)        Trepanning size:108x69. 5 (mm)
