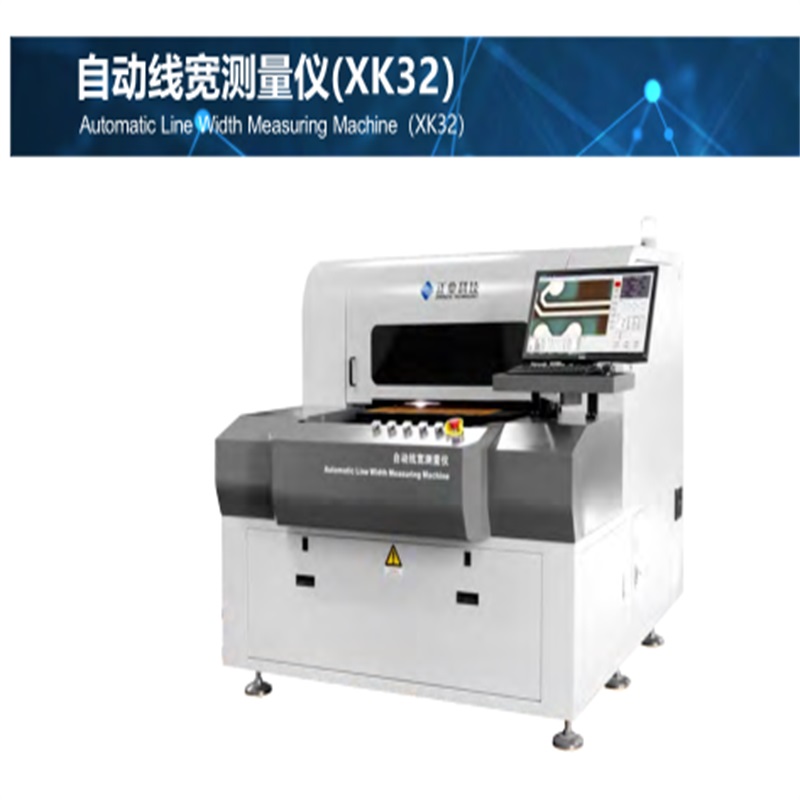

PCB   Automatische lijnbreedtemeetmachine (XK32)

GEBRUIK

Het automatische lijnbreedtemeetinstrument XK32 is geschikt voor het detecteren van de breedten van de bovenste en onderste banen van de binnenste en buitenste lagen van de PCB na het etsen (vóór de groene olie), evenals de afstand tussen de etslijnen en de koperen lijnen , de afstand van gat tot rand, en de diameter van de blinde gaten van de ronde gaten, enz .; en geschikt voor lijnbreedtemeting van IC-wafels en LCD's.

KENMERKEN

    Gegevensstatistiekfunctie: EXCEL-gegevensarchivering en statistische functies; gegevens automatisch geëxporteerd;

    SPC-statistieken: geschikt voor SPC-statistische analyse;

    Zelf ontwikkelde software voor draadbreedtemeting, ondersteuning voor MES-database-docking: ondersteuning voor SQL-database-docking en realisatie van fabrieksinformatisering.

TECHNISCHE PARAMETER

ITEM                                                                                                         XK32

parameters                     Dimensie                                                   1810 x 2070 x 1700mm

uitrusting                       Uitrusting Capaciteit                         Meting van (lijnbreedte / lijnafstand / breedte van bovenste en onderste

Capaciteit                         Meetproject                         lijnen / ronde diameter / Goldfinger-lijnbreedte / pads / SMT-PAD / enz.)

                                                                                          in het zicht van de camera na het ontwikkelen en etsen van de binnenste en buitenste

                                                                                          laag van de PCB.

                                    Meetbereik van                       720 mm × 700 mm (meetbereik platform kan worden aangepast)

                                    Platform (bxl)

                                    Tafeloppervlak                                   Adsorptieplatform + Edge positionering

                                    Plaatdikte bereik                                     0.036mm-6mm

                                    Meetbereik                                           10 um-3100μm

                                    van lijnbreedte

                                    Precisie van lijn                             1x = ± 3 urn; 2x = ± 2 urn; 3x = ± 1 pm; 4x = ± 1 pm; 4.5x = ± 1 pm

                                    Breedte meting

Beeldvormingssysteem           Camera                                                   5 miljoen gigabit kleuren CCD

                                  CCD resolutie                                               2560 × 1920pixel

                                    Lens                                             0.7x ~ 4.5x continue automatische lensverdubbeling

                                  Verschillende vergroting                     1.0x-2.3μm / pixel; 2,0x-1,5 um / pixel;

                                    /Foto resolutie                           3.0x-0.9μm / pixel, 4,0 x 0,7 urn-/ pixel;   4.5x-0,5 um / pixel

  Herhaalbaarheid meten                                           ± 2 pixels

Meetvenster                               Minimale vergroting

Gezichtsveld                                             0.7X = X3.50mm-Y2.65mm

                                                            Maximale vergroting

                                                            4,5X = X0.75mm-Y0.55mm

                                                              (Bekijk afwijkingsbereik: ± 5%)

    Lichtbron                                       Ringvormige LED (helderheid kan continu worden aangepast)

                                                          Afzonderlijke dubbele ringvormige lichtbron aan de boven- en onderkant

    Navigatie gezichtsveld                                 X1.2mm-Y0.8mm

    De navigatie en

    Camera positioneren                           Uitgerust met CCD-navigatie, wat handig en snel is

    zoek het meetdoel.

                                    autofocus                                                       Software autofocus

Operatie modus           Leermodus                           Leer van het eerste artikel als het programmeermodel, waarmee de meting wordt uitgevoerd

                                                                                  automatisch.

                                    CAM-gegevensimportmodus               Ondersteuning van Genesis 2000 exporteren van GBR-RX274-formaat gegevens en het gebruik van GBR-formaat naar

                                                                                  gegevens importeren in   software, programmeer het eerste artikel via laaggegevens en bedien

                                                                                  de   meting.

                                    Meetrand                         Zoekmethode heeft handmatige en automatische randzoekfunctie.

                                    Meting snelheid                                                 3S / bijzondere

Gegevensuitvoer                 Gegevensexport                                 Exporteer EXCEL-gegevens automatisch   en sla het op in het opgegeven pad.

                                    Statistieken functie

                                    Database delen                       Heeft SQL-database delen en kan docken met MES-informatieterminal.

  Installatie Omgeving             Geen contact met zuur, base,   corrosief gas of vloeistof.

    Vereisten                               Opmerking: schade door corrosieve omgeving valt niet onder de garantie.
