On-line PCB-dikte-inspecteur (BH11)

Datum van publicatie:2019-08-24 15:09

Vijf voordelen van producten

  • 1. Hoge kwaliteit: online detectie kan de output van defecte producten verminderen, en contactloze lasermetingen worden zonder destructief effect aangenomen;
  • 2. Hoog rendement: het meetrendement is 6-8s / PC;
  • 3. Nauwkeurige gegevens: de testnauwkeurigheid is zo hoog als ± 5μm;
  • 4. Dikte van testplaat: 0-12 mm, breed diktebereik van de toepasselijke plaat;
  • 5. Aangepaste contactdikte meetmachine voor groene olie PCB.

Productdetails

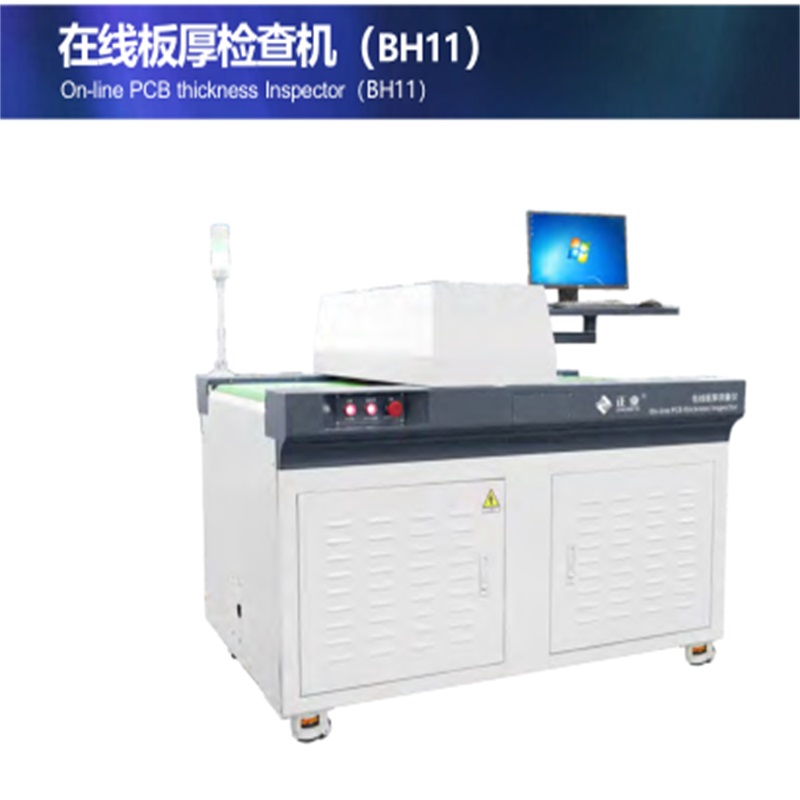

On-line PCB-dikte-inspecteur (BH11)



GEBRUIK

De on-line plaatdikte-inspectiemachine wordt toegepast op PCB / PCBA, automobiel-, verspanende en andere industrieën. Het keurt contactloze lasermeting goed. Het kan de dikte van de printplaat, kunststoffen en films van PCB nauwkeurig meten.


KENMERKEN

1. Hoge kwaliteit: online detectie kan de output van defecte producten verminderen, en contactloze lasermetingen worden zonder destructief effect aangenomen;

2. Hoog rendement: het meetrendement is 6-8s / PC;

3. Nauwkeurige gegevens: de testnauwkeurigheid is zo hoog als ± 5μm;

4. Dikte van testplaat: 0-12 mm, breed diktebereik van de toepasselijke plaat;

5. Aangepaste contactdikte meetmachine voor groene olie PCB.



TECHNISCHE PARAMETER

ITEM                                                                       GEGEVENS

Type meting                                                   Contactloze meting

Testpunt                                                     1. Zelfselectie

                                                                      2. Software om te bepalen, gemiddeld 5 testpunten of 9 testpunten.

Meetbereik plaatdikte                               0-12mm

Nauwkeurigheid van de test                                               ± 5μm (standaard stuk)

                                                                      0-20μm (vergeleken met de micrometer, PCB-krommingsgraad < 0.8mm)

Meetbereik testplaat                                       250mm x 250mm-650mm x 620mm

Test efficiëntie                                                                 6-8S / pc

Nauwkeurigheid van testpuntpositionering                                         ± 3mm

Sensormodel                                                         LK-coriolis (keyence)

Sensor resolutie                                                             0.025μm

Sensor Laserdiameter                                             Φ 50μm (de laser)

Platform snelheid                                                         6 m / min, 12 m / min

Gegevensstatistieken                                                                     Ja

Verzamelplaatfunctie                                                 facultatief

Werkomgeving temperatuur                                   22 ± 3 ° C

Benodigd vermogen                                                 AC220V 50Hz

Luchttoevoer                                                                 0.6-0.8MPa

macht                                                                               2kW

Gewicht                                                                           500KG

Uiterlijk dimensie (L x B x H)                 1536 × 1245 × 1420 mm (platform 900 mm)
