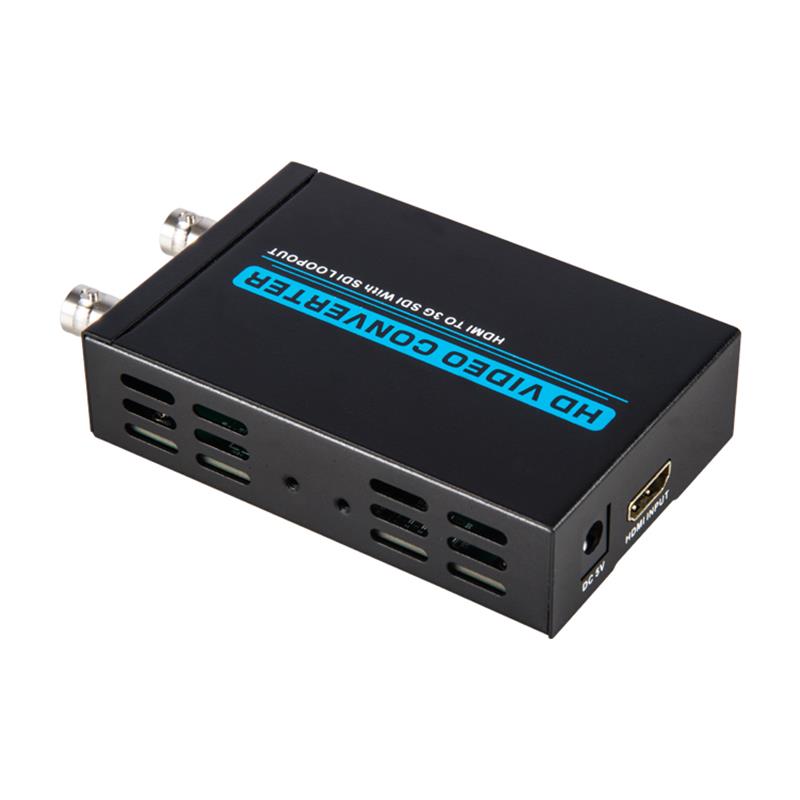

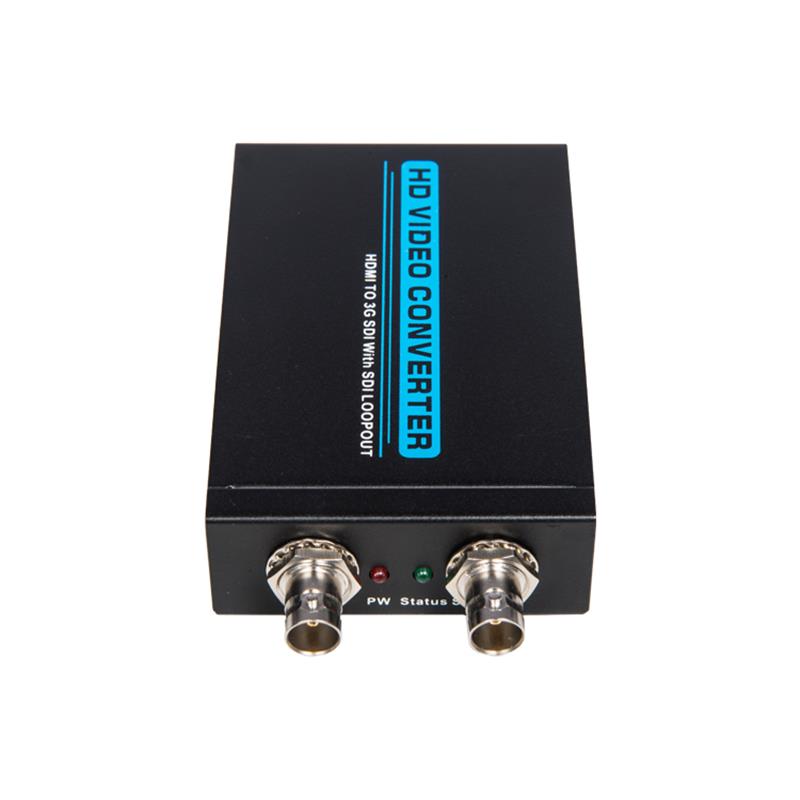

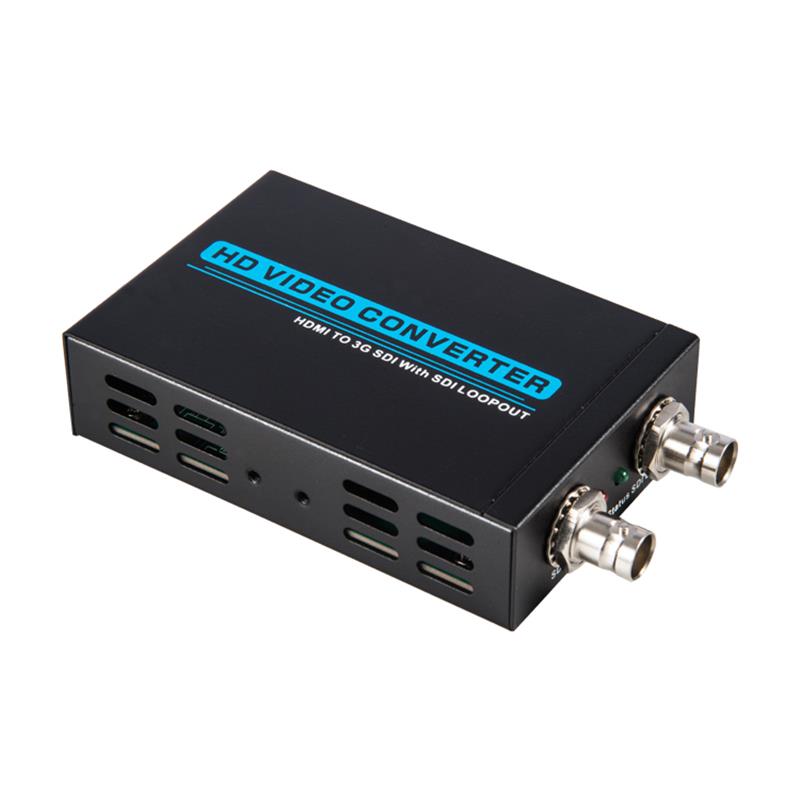

1.0 Inleiding

De HDMI tot SDI Convertor maakt het mogelijk HDMI-signalen op SDI-display te laten zien, terwijl het zorgt voor hoge bit s van 2.970 Gbit/s om u een hoog resolutie signaal te geven zonder enig verlies.Voor professionals betekent dit dat het nu gemakkelijker is om uw hoge HDMI-signaal met audio naar SDI om te zetten voor lange afstand transmissie en uw werk op SDI display weergeven.

2.0 Kenmerken

2.01 Ondersteuning HDMI1.3 HDCP1.1/1.2

  2.02 Toont HDMI-bron op SDI-display.

SDI-interface werkt tegen bitrates van 2.970 Gbit/s, 2.970/1.001 Gbit/s; 1.485 Gbit/s, 1.485/1.001 Gbit/s en 270 Mb/s.

  2.03 Ondersteunt de invoertimings van HDMI: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

  2.04 converteert HDMI-signaal naar SDI:

480i/576i naar SD-SDI (SMPTE 259M-C, tegen bitrates van 270 Mbit/s), 720p/1080i tot HD-SDI (SMPTE 292M, tegen bitrates van 1.485 Gbit/s of 1.485/1.001 Gbit/s), 1080p tot 3G-SDI (SMPTE 424M/425M-AB, tegen bitrates van 2.970 Gbit/s   en 2.970/1.001 Gbit/s)

  2.05 Ondersteunt de SDI-outputafstand tot 100 meter (3G-SDI), 200 meter (HD-SDI), of 300 meter (SD-SDI)

3.0 Verpakkings-toebehoren:

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

(1)HDMI TO SDI CONVERTER------------------------------------------------------------------

(2)5V DC Power Adaptor------------------------------------------------------------------------

(3)User Manual----------------------------...

4.0 Specificaties

Invoerpoort   ----------------...

Output Ports...

SDI Transmission Rates-------------------------2.970 Gbit/s en 2.970/1.001 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply...

EVA Protection Human body model-----------------------------------------------------------------------   x177; 4kV (contactontlading)

Dimensie-----------------------------------------------------------...

...of...

Operationng Temperature----------------------------------------------------------------------------------------------------

Storage Temperature-------------------------------------------------------------20 176; C ~ 60 afscherming

elative Humidity------------------------------------------------------------------------------------

Power Consumption (Max)...
