1.0 Inleiding

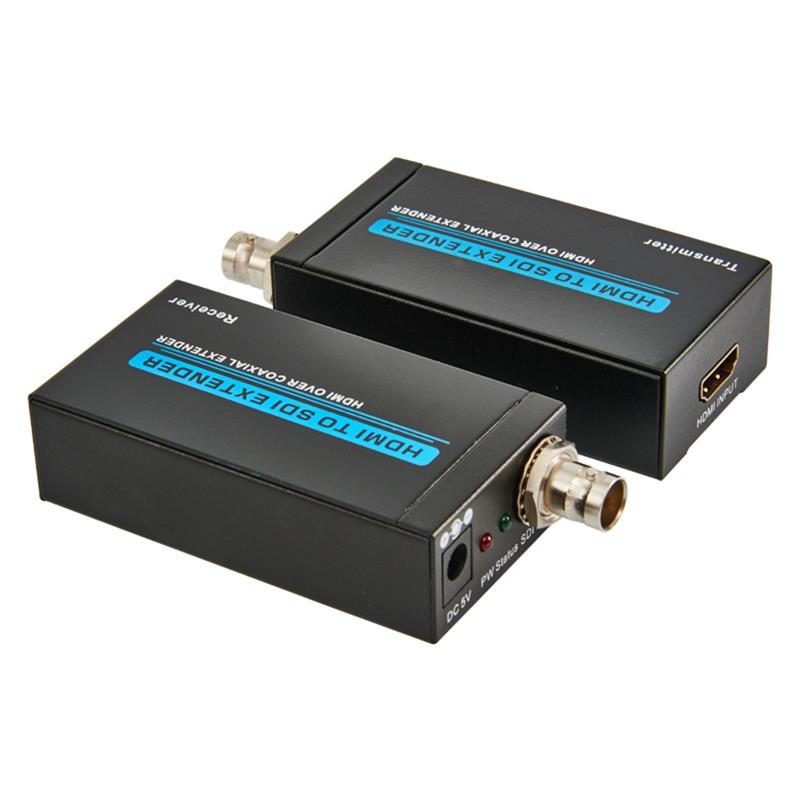

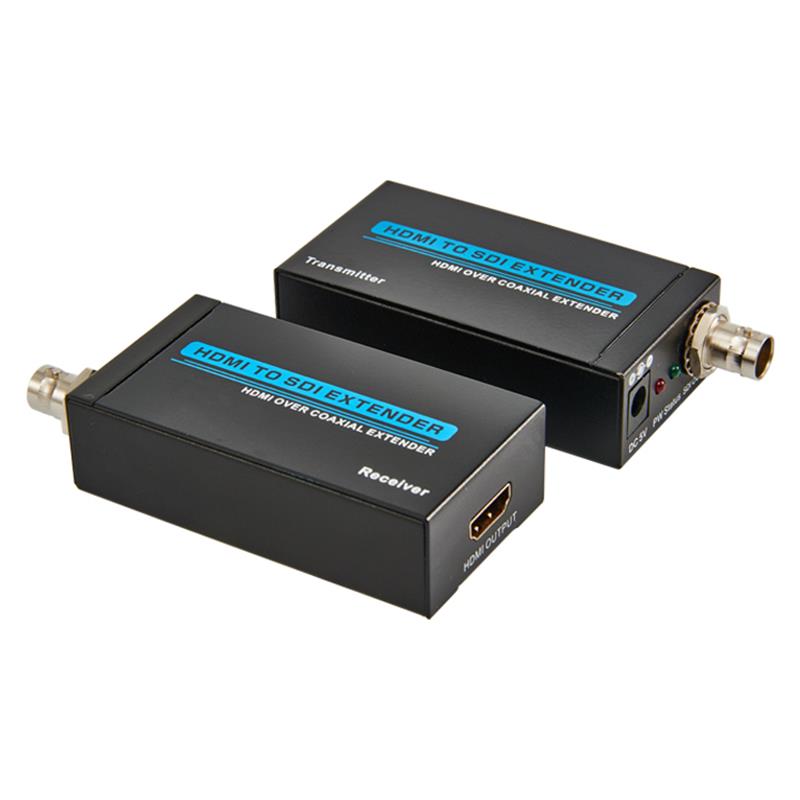

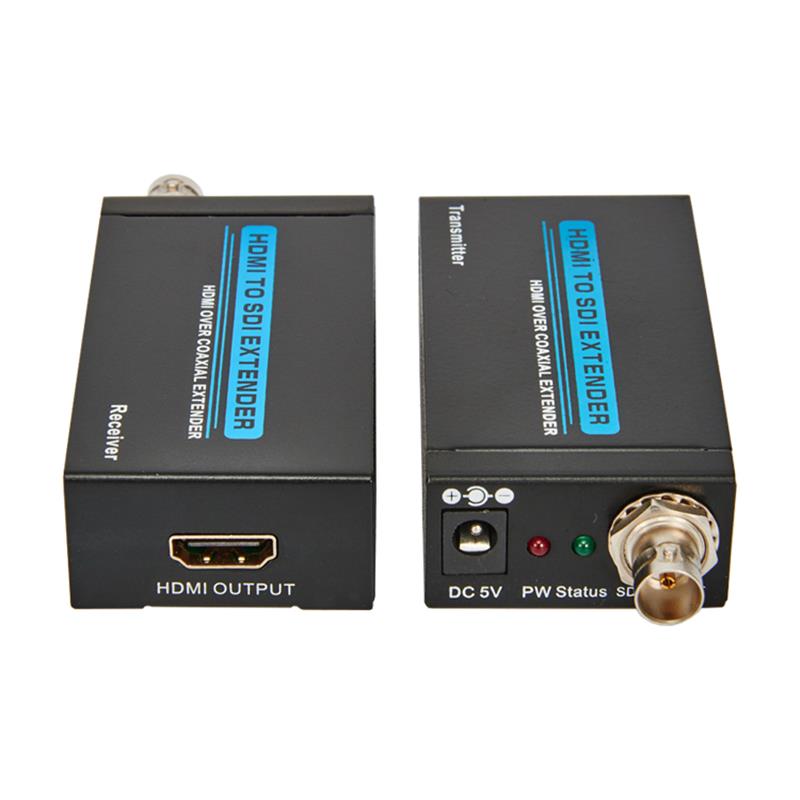

HDMI tot SDI uitbreidingen, HDMI-signaal kan over lange afstanden worden verzonden via een enkele coaxiale kabel, die een grotere transmissiesnelheid heeft, niet-gecomprimeerd, nul latency, enz., kan de kosten van transmissie op lange afstand van HDMI-signaal afstand van 100-300 meter aanzienlijk verminderen.

2.0 Kenmerken

Eén.De SDI-interface werkt tegen bit s van 2.970 G bit/s, 2.970/1.001G bit/s, 1.485   G bit/s, 1.485/1.001G bit/s en 270 Mb/s.

Twee.Ondersteunt de invoertimings van HDMI: 480i/59.94, 576i, 720p/50/59.94/60,1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

Drie.EXTERNE HDMI NAAR SDI:

(3.1) 480i/576i naar SD-SDI (SMPTE 259M-C, tegen bit s van 270 M bit/s)720p/1080i naar HD-SDI (SMPTE 292M, tegen bits van 1.485 G bit/s of   1.485/1.001 G bit/s)

(3.2)1080p tot 3G-SDI (SMPTE 424M/425M-AB, tegen bit s van 2.970 G bit/s   en 2.970/1.001 G bit/s)

Vier.SDI Extender ondersteunt afstand tussen TX tot RX:100 meter (3G-SDI),200 meter (HD-SDI), of 300 meter (SD-SDI)

3.0 Inhoud van de verpakking

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

HDMI Extender TX...

HDMI Extender RX...

5V1A DC Power Supply Adaptor...

Operation Manual...

4.0 Specificaties

De...

TX Output Port...

RX Input Port...

Wa--Wa--Wa--Wa--Wa--Wa...

SDI Transmission Rates----------------2.970 G bit/s en 2.970/1.001 G bit/s

In/Output Resolution--480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60     1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply...

EVA Protection Human body model -------------------------------------------------[177; 8kV (air-gap-ontlading)   x177; 4kV (contactontlading)

Dimensie---------------------------------------------------------------------------------------

...of...

Operationng Temperature----------------------------------------------------------------------------------------------------

Storage Temperature----------------------------------------------------------------20 176; C ~ 60 afscherming

elative Humidity-----------------------------------------------------------------------------------

Power Consumption (Max)...
