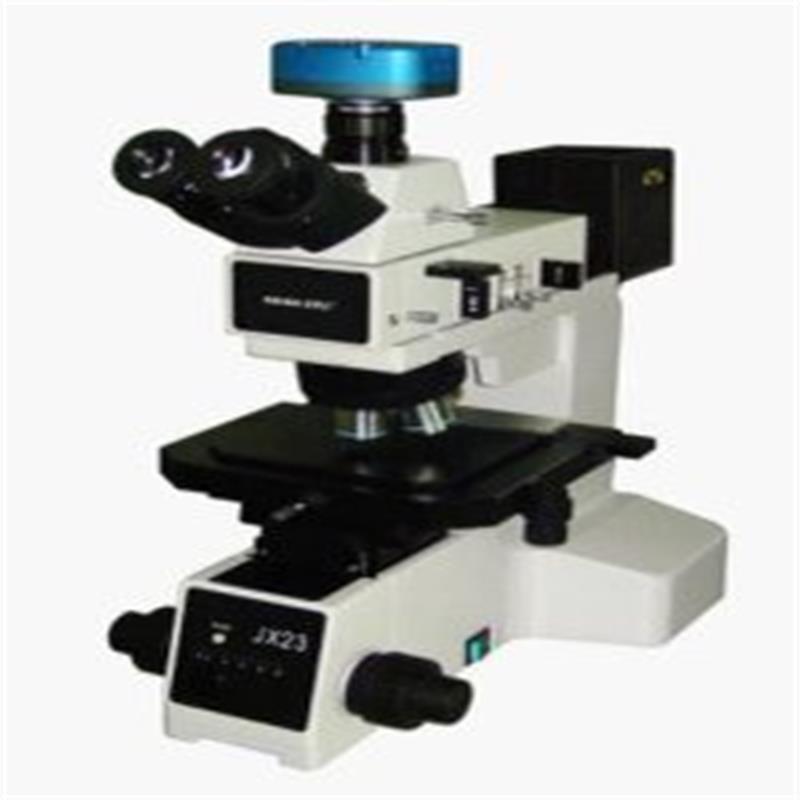

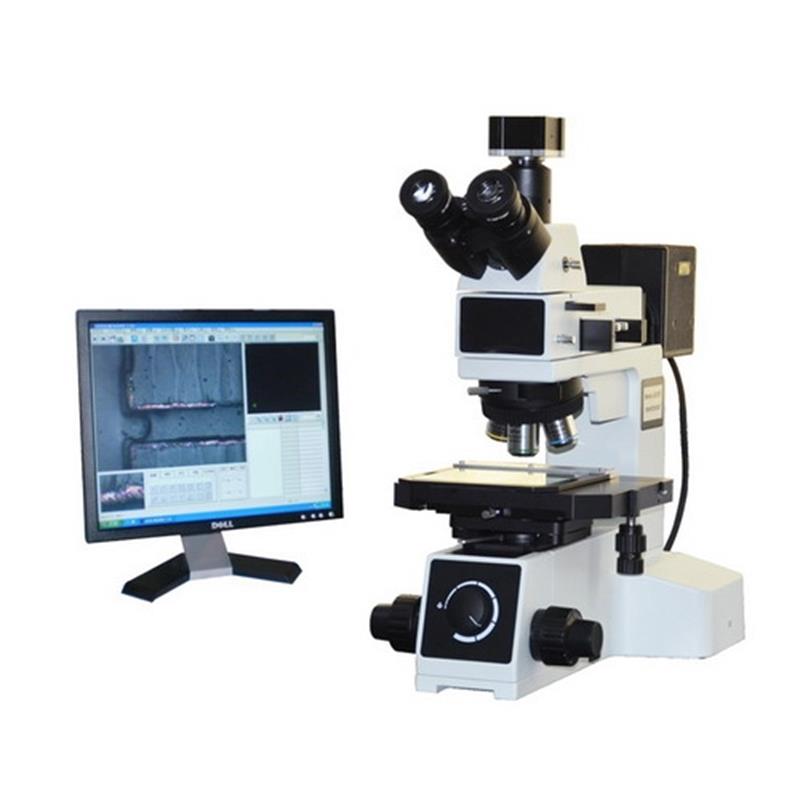

PCB   Metallografische microscoop (JX22 / JX23-RT)

GEBRUIK

Gebruikt voor het meten en analyseren van kleine objecten zoals IC-componenten en microsecties.

KENMERKEN

1. Optimaal optisch pad voor de beste beeldeffecten.

2. Eigen software kan worden aangepast aan uw vereiste specificaties.

3. Gebruiksvriendelijke software, gemakkelijk om nauwkeurige meting en analyse van lengte, gebied, straal, as, hoek en andere gerelateerde afmetingen te bereiken.

4. Mogelijkheid om stilstaande beelden te maken, te meten en op te slaan.

TECHNISCHE PARAMETER

ITEM                                             JX22                                           JX23-RT

Hoofdonderdeel                                                           Rechtop

Optische vergroting                 50X ~ 600X                         50X ~ 500X (1000X optioneel)

Elektronische vergroting             90X ~ 1150x                                 90X ~ 900X

Ooglens (breedbeeld)                                           10X

Veldlens (Achromatisch)                 5X, 10X,                               5X, 10X, 20X,

                                                    40X, 60X                             50X (100X optioneel)

Donker veld                                         Nee                                   Ja (kan groene olie meten)

Verlichtingssysteem             Dropverlichting 6V20W, verstelbaar             Dropverlichting 6V100W, instelbaar halogeen

                                    halogeen helderheid met ingang van           helderheid met ingang van polarisator.

                                    polarisator.

CCD-model                                     WD-300C, WD-300C2 / TCC-2.0CL

CCD-camera                                               3.000.000 megapixels

Nauwkeurigheid                                                           ± 0.0006mm

Speciale toepassing                                           Metaalkorrelgroottetest
