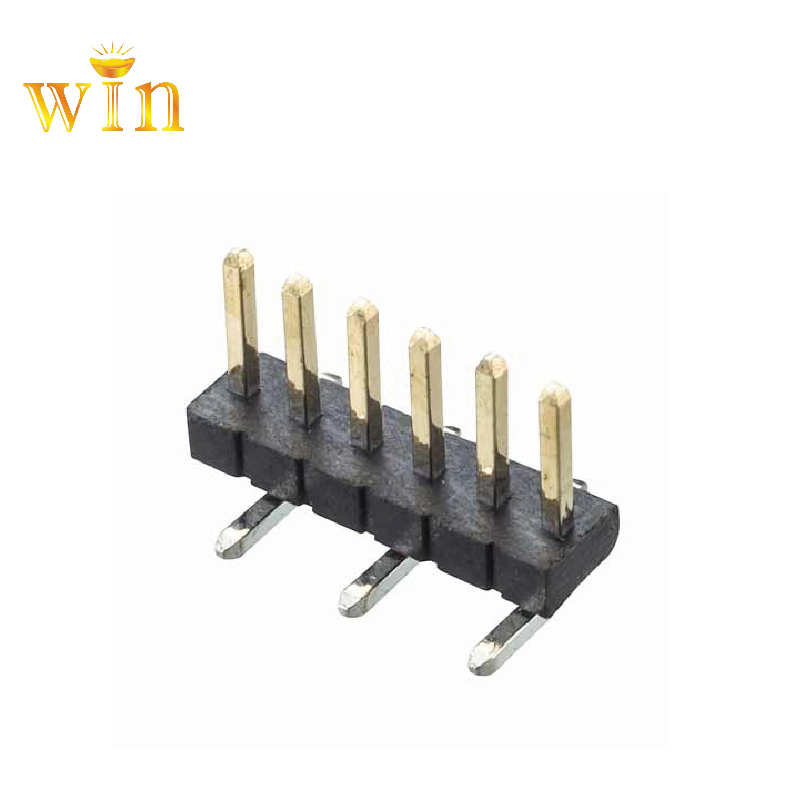

PH2.54 6P Verticale SMT PIN-headerconnector

Datum van publicatie:2021-05-27 19:01

Vijf voordelen van producten

  • We kunnen producten ontwerpen en produceren van elke grootte en vorm volgens de behoeften van onze klanten.
  • Al onze producten worden gemaakt door toekomstbestendige materialen - halogeenvrij, SVHC-vrij en RoHS-compatibel.
  • Onze kerncompetentie is pin headers&female header&Terminal Block
  • Ons waardebericht is eerste kwaliteit, op tijdlevering, perfecte service en win-win.
  • Gratis monsteraanbieding&kleine batch verwelkomd

Productdetails

2.54mm (0,1'') pitch pin header



specificatie

materialen (contacten): koperlegering, goud of tin (overnikkel) afwerking-

materialen (behuizingen): standaard of hoge temperatuur plastic, beoordeeldnaar ul94v

current: 3A per contact

maximale spanning: 800V AC, 500V DC

Contact resistentie: 30mmax

insulatie weerstand: 1.000m-ωmin

Operating temperatuur:

40£ ℃TO 105

icl
Durability: 300 paringscycli (goud) of 50 paringscycli (tin)

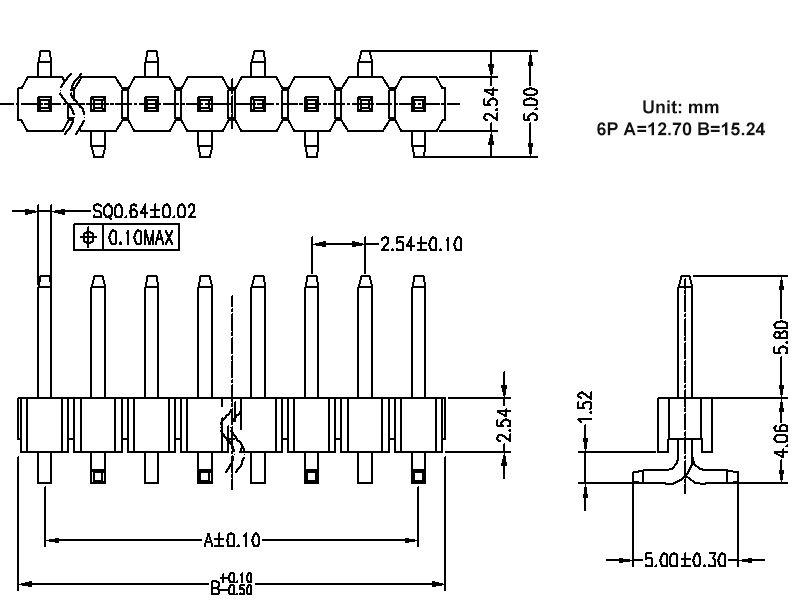

drawing

V-6P 1.jpg



(contact met verkoopteam om meer detail te krijgen over de afmetingen)

&#

wat39; s De functie van PIN-header?

 its-functie is om te functioneren als een brug tussen geblokkeerde of geïsoleerde circuits in het PCB-boardcircuit, en verantwoordelijk voor de huidige of signaaloverdracht.

What zijn hre pin header modellen?

-there a Er zijn vele soorten pinkoppen die worden geclassificeerd volgens denormen in de elektronica-industrie om aan verschillende behoeften te voldoen. Volgens de ruimte kan het ruwweg worden verdeeld in 2,54 mm (0,1 in), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 in), 0,8 mm (0,03 in). De afstand tussen pinnen wordt gewoonlijk aangeduid als pitch in de elektronische gemeenschap. Volgens het aantal rijen zijn er enkele rij, dubbele rij, drie rijen, enz. Volgens het gebruik van het pakket, zijn er patches SMT (Surface-mount Technology-versie) en Plug in Dip (PINS via gat-apparaten),"Hiertoe kunnen SMT-pin-headers worden onderverdeeld in horizontale pin header en verticale pin header en dip-types kunnen worden onderverdeeld in rechte invoegspeldekracht en buiginvoer pin-header. Daarnaast verdeelden we het in drie typen volgens hun installatiemethode, 180 ° -installatie wordt vertegenwoordigd door"S", 90 ° -installatie wordt weergegeven door"W", en SMT-installatie wordt weergegeven door"T.



What&#What

39; s Het toepassingsbereik van pin header?


applicatiebereik: gegevensverwerkingsapparatuur, computer , Programma-besturingsapparatuur, elektronische meetapparatuur, automatische besturingsapparatuur, automatiseringsapparatuur, communicatieapparatuur, enz.
