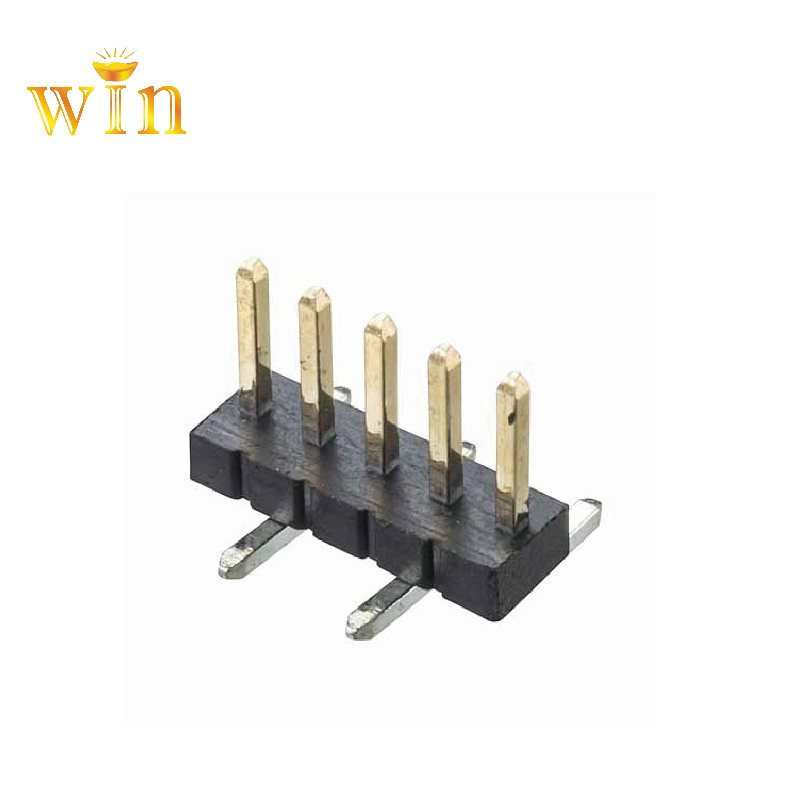

PH2.54 5P Verticale SMT PIN-headerconnector

Datum van publicatie:2021-05-27 18:56

Vijf voordelen van producten

  • Wij bieden kosteneffectieve en concurrerende prijsproducten.
  • We kunnen producten ontwerpen en produceren van elke grootte en vorm volgens de behoeften van onze klanten.
  • De productkwaliteit is vergelijkbaar met Molex, de prijs is beter.
  • Al onze producten worden gemaakt door toekomstbestendige materialen - halogeenvrij, SVHC-vrij en RoHS-compatibel.
  • Gratis monsteraanbieding&kleine batch verwelkomd

Productdetails

2.54MM (0,1'') PITCH PIN HEADER


specificatie

materialen (contacten): koperlegering, goud of tin (overnikkel) Finish

-materialen (behuizingen): standaard of hoge temperatuur plastic, beoordeeldnaar ul94v

current: 3A per contact

MAXIMUM spanning: 800V AC, 500V DC

contact BESCHERMING: 30mΩmax

INSULATION BESCHERMING: 1000mΩmin

Gebruiksanwijzing TEMPERATUUR:-40om 105

DURABILITY: 300 mating cycli (goud) of 50 mating cycli (tin)

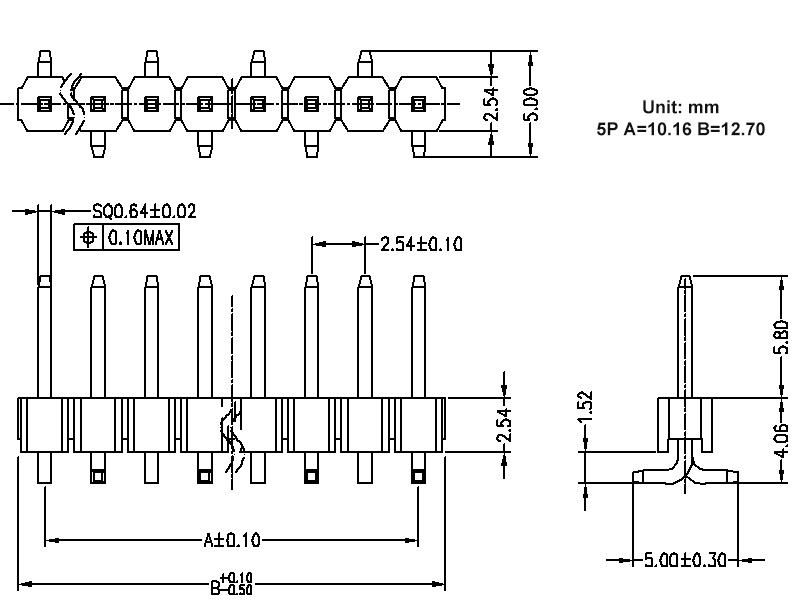

DRAWING

V-5P 1.jpg


(in contact met sales team om meer details over de afmetingen te krijgen)



Wat', is de functie van pinheader

its functie te functioneren als een brug tussen geblokkeerde of geïsoleerd schakelingen in de printplaat circuit en belast stroom of signaal? transmissie.



Wat zijn HRE pin header modellen?

Er zijn vele soorten van pin headers die zijn ingedeeld op basis van denormen die in de elektronica-industrie om te voldoen aan verschillendenodig. Volgens de ruimte kan het ruwweg worden verdeeld in 2,54 mm (0,1 in), 2,0 mm (0,079 in), 1,27 mm (0,05 in), 1,0 mm (0,04 in), 0,8 mm (0,03 in). De afstand tussen pinnen wordt gewoonlijk aangeduid als pitch in de elektronische gemeenschap. Volgens het aantal rijen zijn er enkele rij, dubbele rij, drie rijen, enz. Volgens het gebruik van het pakket, zijn er patches SMT (Surface-mount Technology-versie) en Plug-in Dip (PINS via gat-apparaten), Hiertoe kunnen SMT-pin-headers worden onderverdeeld in horizontale pin header en verticale pin header en dip-types kunnen worden onderverdeeld in rechte invoegspeldekracht en buiginvoer pin-header. Daarnaast verdeelden we het in drie typen volgens hun installatiemethode, 180 ° -installatie wordt vertegenwoordigd door"S", 90 ° -installatie wordt weergegeven door"W", en SMT-installatie wordt weergegeven door"T".



Wat' s het toepassingsgebied van pin header

Application gamma: gegevensverwerkende apparatuur, Computer , Program controle-apparatuur, elektronische meetapparatuur, automatische controle-apparatuur, automatisering apparatuur, communicatie-apparatuur, enz.
