1.0   INLEIDING

HDMI Matrix is een perfect matrix product met vrijstaande externe audio-outputpoorten, die 4 verschillende HDMI-signaalbronnen en 4-displays kunnen verbinden.Het kan gemakkelijk alle 1 of 2 van 4-ingangssignalen naar 4-displays overschakelen met behulp van afstandsbediening of druk op de knop.De uitgangssignalen kunnen hetzelfde of verschillend zijn.Door het gebruik van dit product kan worden voorkomen dat het nodig is om de signaalbronnen te ontkoppelen en opnieuw te verbinden aan displays.Het kan slim input signaal bronnen met prioriteit selecteren en over die input signaal bronnen springen die niet werken.Het kan uw huis theater systeem optimaliseren naar het beste effect.

2.0 KENMERKEN

Slimme schakelaar

1.Wanneer de vier ingangswonden afzonderlijk met 4-signaalverbindingen zijn verbonden   Met HDMI-kabels herkent de HDMI-matrix automatisch de laatste   koppelde poort en schakelt zijn invoersignaal uit naar 4-displays.

2.De benodigde input-signaalbronnen moeten worden geselecteerd met behulp van remote   bedienings- of drukknop om 4-displays die vier verschillende tonen   signalen.

Drie.Werken met alle HDCP-bronnen-apparaten en displayapparaten met   Port HDMI.

Vier.Ondersteuning van hoge resoluties tot 1920*1200, waaronder 480i/p, 576i/p; B2-56/p; 1080i en 1080p,3840&-350;120;2160@25/30Hz.

Vijf.Wissel gemakkelijk tussen een 4-HDMI-bron.

Zes.De 2 displays kunnen dezelfde of verschillende signalen krijgen zonder wederzijds   interactie.

Zeven.Makkelijk verbonden met een audio-ontvanger.

8.Steun HDMI 1.4.

Negen.HDCP Compliant.

Tien.Ondersteuning van DVI-apparaat met DVI tot HDMI-adapter.

Elf.Plug-en-play en geen behoefte aan setting.

Twaalf.Metalen behuizing ontwerp en algemene afscherming zonder signaal interferentie.

13.Gebruik afstandsbediening of druk op de knop om de invoerbron vrij te selecteren.

14.LED geeft signaal/power mode aan.

3.0 INHOUD VAN DE VERPAKKING

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

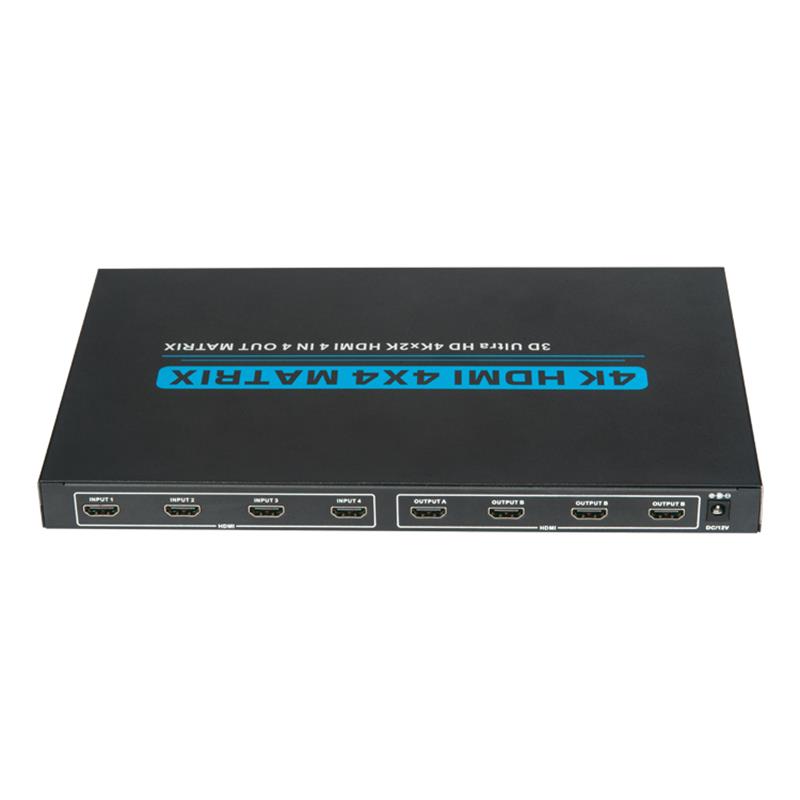

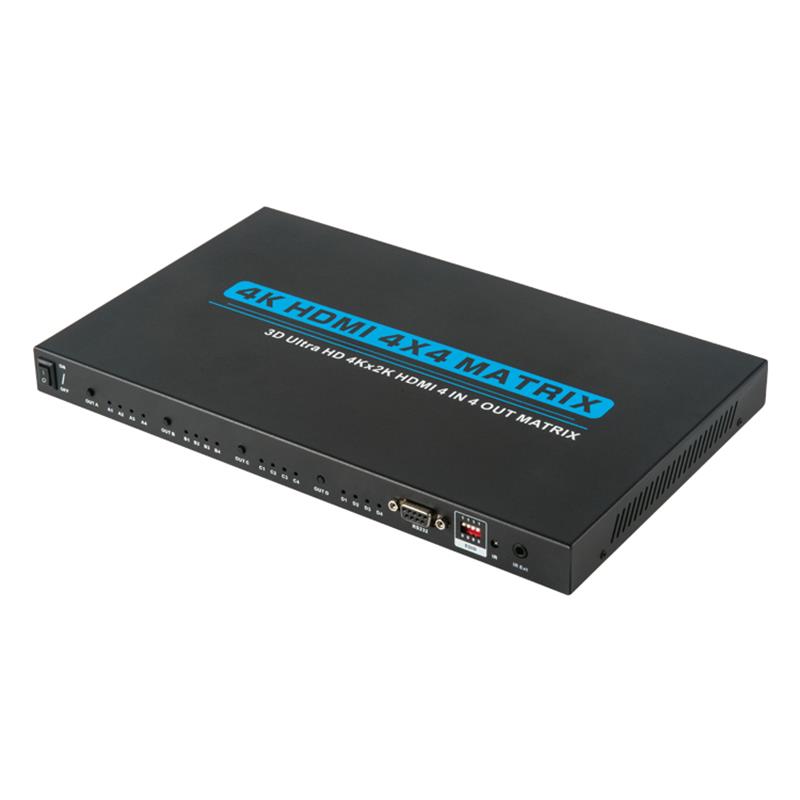

1.HDMI 4X4 Matrix...

2.DC 12V Power adapter...

3.Remote Control...

4.User Manual...

4.0 TECHNISCHE PARAMETERS

HDMI   Source Input Port... 4

Weergave   Device Output Port... 4

Bron   Port Connector... HDMI   19PIN

Weergave   Device Port Connector... HDMI   19PIN

HDCP   Compliant... JA

Eén   Link Range... 3840''';120;2160

Input   Video Signal... --0.5-1.0   Volts P-P

Input   DDC Signal... 5   Volts P-P(TTL)

Diep   Kleur... 36bit

HDMI   Enquête... HDMI1.4

Bandwith... Omhoog   tot 340Mhz

Signaal   Speed... Omhoog   tot 10.2Gbps

De   lengte van   input cable... PS3 de weg-8804; 15M x65307; BLUE DVD de weg-8804; 15M

De   lengte van   Output kabel------------------- de weg-8804; 25M

De   Cable Standard... 26AWG   HDMI1.4

Verticaal   Frequency Range... 30Hz.

Macht   Consumptie(max.)---- 15Watt

Werking   Temperatuur... Del8451; -70 Del8451;

Werken   Voltage... D   12V

Macht   Adaptor... 12V   2A

Netto   Gewicht... 3.2kg

Afmetingen:   L*W*H(mm)... 300*181*25
