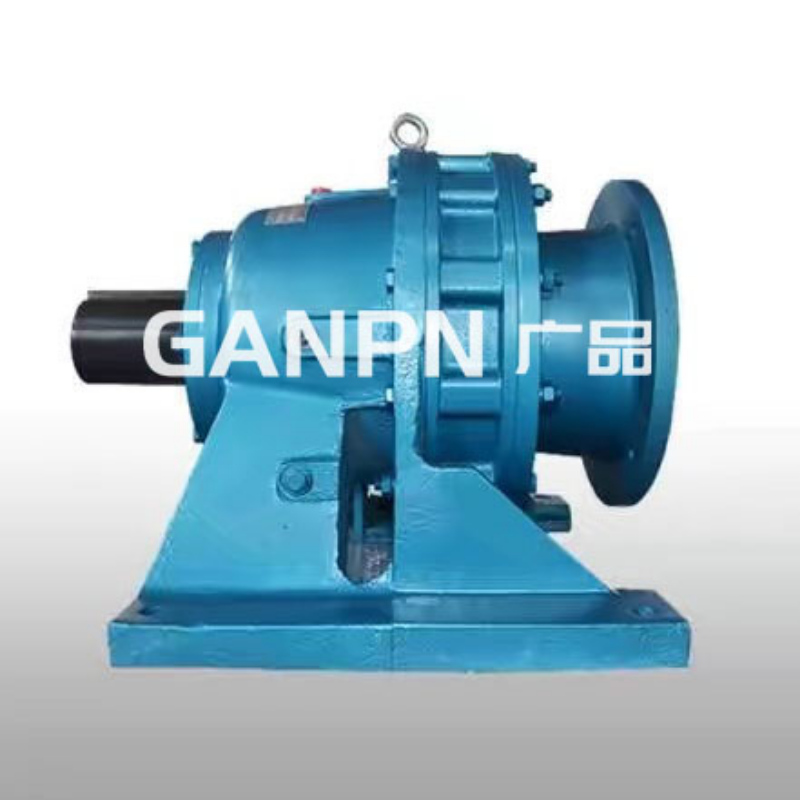

Microcycloïde reducer serie WB is een soort machine die kan vertragen volgens het principe van planetaire transmissie met kleine tanden verschil.De machine kan worden verdeeld in horizontale, verticale, dubbele as en direct verbindingstype.Het is de eerste keuze apparatuur in metallurgie, mijnbouw, bouw, chemische industrie, textiel, lichte industrie en andere industrieën.


Productkenmerken:

Eén.Microcycloïde reductor van de WB-serie neemt een hoge snelheid en een hoge-efficiëntie-transmissie in één fase a an, die een reductie-verhouding van 1:87 kan bereiken, met een efficiëntie van meer dan 90%.Als de transmissie in meerdere fasen wordt aangenomen, is de reductieverhouding groter.

Twee.Door de goedkeuring van het planetaire transmissieprincipe, zijn de input schacht en de output schacht op dezelfde as, zodat de machine zo klein mogelijk kan zijn.

Drie.Het mechanisme van stabiele werking, laag lawaai en lage cycloïde pin tanden heeft veel meshing tanden, grote overlappende coëfficiënt en de balans van de onderdelen, die de trillingen en lawaai tot een minimum beperkt.

Vier.De belangrijkste onderdelen zijn gemaakt van hoog koolstofchroom staal, dat wordt geblust (HRC58-62) om een hoge sterkte te verkrijgen, en sommige transmissiecontacten zijn gemaakt van rolwrijving, dus het heeft een lange levensduur.

Vijf.Redelijk ontwerp, handig onderhoud, gemakkelijk demontage en installatie, minimum aantal onderdelen en eenvoudige smeering maken cycloid pin wiel reducer diep vertrouwd door de gebruikers.

Technische parameters:

Macht: 0.04kw-3kw

Torque: 25N ×183; m-250N {183; M)

Transmissieverhouding:

Eén etappe: 9-87

Twee fasen: 121-1849

BMW-microreductiemodel, reductieratio en representatie: wb65 wb85 wb100 wb120 wb150 wb1065 wbe1285 wbe1510

Eén.Er zijn wb65, wb85, wb100, wb120 en wb150 single-stage reducer;

De vertragingsverhoudingen zijn 9, 11, 17, 23, 29, 35, 43, 59, 71 en 87.

Twee.Er zijn wbe1065, wbe1285 en wbe1510 dubbele reductie ratio modellen;

De vertragingsverhoudingen zijn 121, 187, 289, 385, 473, 595, 731, 989, 1225 en 1849.
