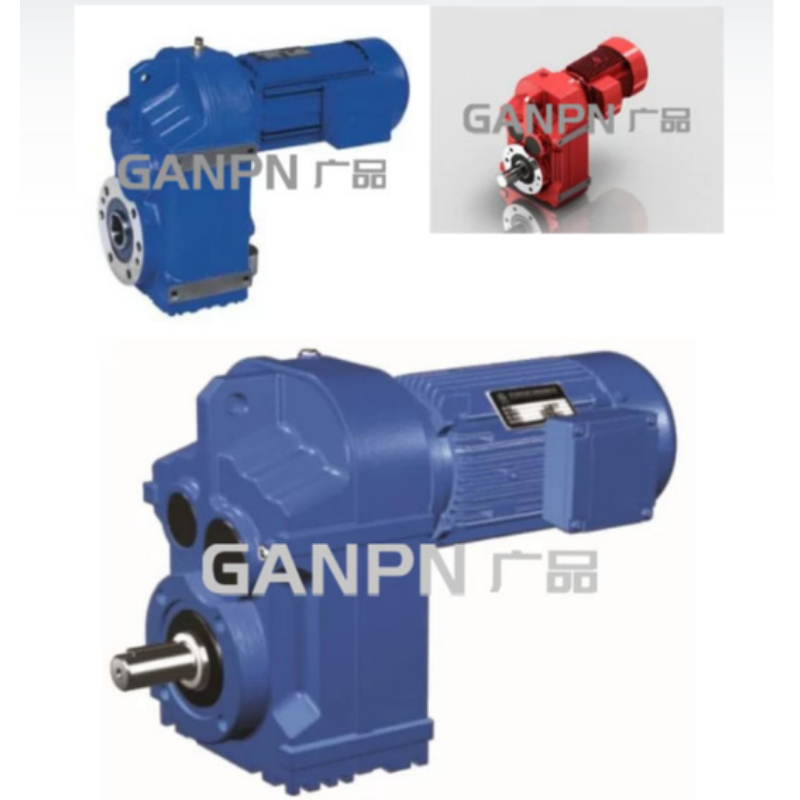

Overzicht van producten:

Eén.F serie reduceur wordt geproduceerd overeenkomstig de internationale technische eisen, met een hoog technologisch gehalte.

Twee.Spatiebesparing, betrouwbaar en duurzaam, hoge overbelasting, energie tot 90kW.

Drie.F serie parallelle schacht-helische versneller heeft de voordelen van een laag energieverbruik, een hogere prestaties en een hoge efficiëntie boven 95%.

Vier.De evenwijdige helische versnellingsbak heeft een lage trilling, weinig lawaai en een hoge energiebesparing.Het is gemaakt van hoogwaardig staal- en staalgietijzer.Het tandradoppervlak is onderhevig aan hoogfrequente warmtebehandeling.

Vijf.Na precisiebewerking, om de nauwkeurigheid van het parallellisme en de positionering van de as te waarborgen, vormen deze allemaal de reduceur van de aandrijfapparatuur uitgerust met verschillende soorten motoren, die een mechanische en elektrische integratie vormen, waarbij de kwaliteitskenmerken van de reductieproducten volledig worden gewaarborgd.

Prestatiekenmerken:

Eén.Parallelle output, compacte structuur, grote transmissie koppel, stabiele werking, laag geluid, lange levensduur.

Twee.Installatiemodus: basisinstallatie, holle schacht installatie, flenzen installatie, koppelarm installatie, kleine flenzen installatie.

Drie.De draairichting van de basisinput en output in twee fasen is hetzelfde, en de driefase is tegengesteld; voor de F /R-combinatie, raadpleeg afzonderlijk.

Vier.Output mode: holle schacht-output of vaste schacht-output.

Vijf.Gemiddelde efficiëntie: 96% in het tweede niveau, 94% in het derde niveau en 85% in de F /R-reeks combinatie.

Technische parameters:

Snelheidsratio-bereik: basistype 3.81-281.71, f /R combinatie type kan 31434 bereiken

Raam van koppel: 200-18000 NM

Energiebereik: 0.18-200 kw

Structurele vorm:

Type F-as-uitbreiding, voetinstallatie van de ff-shaft-uitbreiding, flenzen

S-betekent as-invoer FA-as gemonteerde verbinding

Kaf --as gemonteerd, flens gemonteerd


Basismodel:

Productietype vaste schacht: f37, f47, f57, F67, F77, f87, f97, F107, F127, f157

Hollow shaft output types fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fa127, fa157

Vaste schacht met flenzen output type: ff37, ff47, ff57, ff67, ff77, ff87, ff97, ff107, ff127, ff157

holle as met flenzen-output type: faf37, faf47, faf57, faf67, faf77, faf87, faf97, faf107, faf127, faf157

Holle schacht met kleine flenzen-output-type: faz37, faz47, faz57, faz67, faz77, faz87, faz97, faz107, faz127, faz157

Type vaste schacht-input voor vaste schacht: fs37, fs47, fs57, fs67, fs77, fs87, fs97, fs107, fs127, fs157

F37r77, f127r77, f127r87, f157r97

Input holle schacht-uitvoer type vaste schacht: fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fas127, FAS157

Hollow shaft combination type: fa37r17, fa47r17, fa57r37, fa6737, fa77r37, fa87r57, fa97r57, fa107r77, fa127r77, fa107r77, fa127r77, fa127r87, fa157r97

Vaste schacht met flenzen output type: ffs37, ffs47, ffs57, ffs67, ffs77, ffs87, ffs97, ffs107, ffs127, ffs157

Vaste schacht met flenzen-outputcombinatie: ff37r17, ff47r17, ff57r37, ff67r37, ff77r37, ff87r57, ff97r57, ff107r77, ff127r77, ff107r77, 12ff7r77, 12ff7r87

holle schacht met vaste schacht met flenzen-output type: fafs37, fafs47, fafs57, fafs67, fafs77, fafs87, fafs97, fafs107, fafs127, fafs157

Holle schacht met flenzen-outputcombinatie: faf37r17, faf47r17, faf57r37, faf67r37, faf7r37, faf87r57, faf97r57, faf107r77, faf127r77, faf127r77, faf127r77, faf127r77, faf127r87

holle schacht met vaste schacht met een kleine flenzen-output type: fazs37, fazs47, fazs57, fazs67, fazs77, fazs87, fazs97, fazs107, fazs127, fazs157

Holle schacht met kleine flenzen-outputcombinatie: faz37r17, faz47r17, faz57r37, faz677r37, faz77r37, faz87r57, faz97r57, faz107r77, faz127r77, faz107r77, faz127r77, faz127r87, faz127r87, faz157r97
