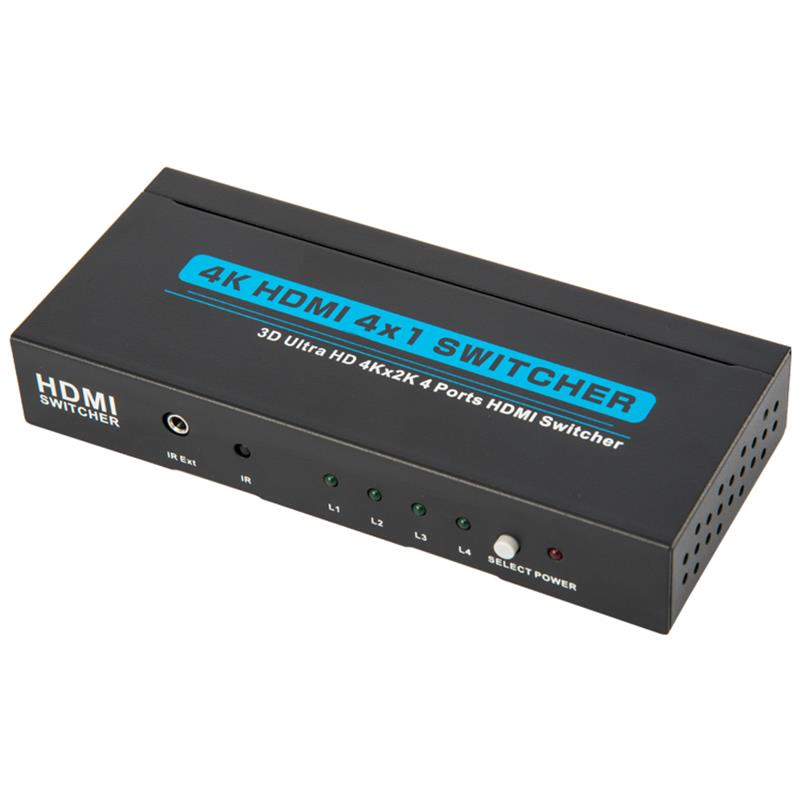

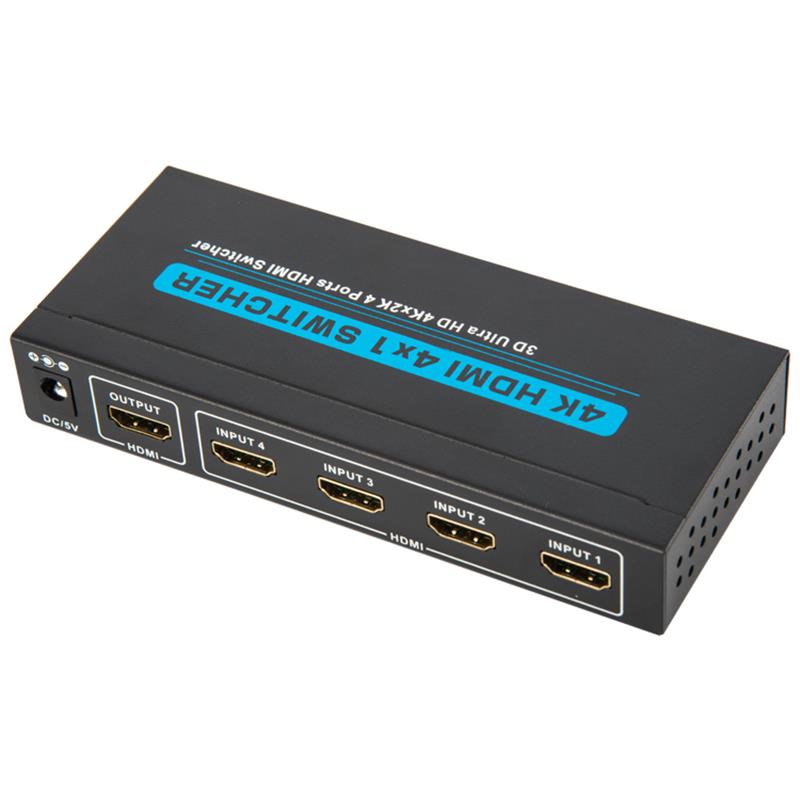

1.0 BESCHRIJVING

HDMI Switch is een product dat HDMI-signalen met meerdere groepen naar een high definition display apparaat kan overschakelen, zoals HDTV met behulp van handmatige druk knop.Dit kan vaak voorkomen dat er kabels worden aangesloten en losgekoppeld.Het kan uw huis theater systeem optimaliseren naar het beste effect.

2.0 KENMERKEN

Eén.Het schakelen gebeurt automatisch wanneer het signaal op de poorten aanwezig is.

Twee.Ondersteuning van het HDCP-protocol en van toepassing op broncode en hoge definitiol   display-apparaat zoals DVD en HDTV met HDMI-poorten of digitaal   havens en voldoen aan het HDCP-protocol.

Drie.Ondersteuning van hoge resoluties tot 480i/p,576p,720i/p,1080i/p,4Kx2K@25/30Hz.

Vier.Ondersteuning HDMI1.4

Vijf.Vergroot de transmissieafstand en verbeter het transmissiesignaal.

Zes.Compatibel met DVI door het gebruik van HDMI TO DVI-adapter.

Zeven.Plug-and-play.

8.Handig om multi-group invoersignalen te verbinden om op één HDTV te tonen.

Negen.Spaar ruimte.Laat verschillende bronnen één high definition display apparaat gebruiken   gelijktijdig.

10.Metalen behuizing ontwerp en algemene afscherming zonder signaalstoring.

11.Selecteer de invoerpoort met de hand.

12.LED geeft signaal en stroom aan.

13.Energievoorziening (verwijzen naar de technische parameter)

3.0 TOEGANGSTOEGANG

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

HDMI 4x1 switcher...

5V DC Power Adaptor...

Remote control...

IR Ontvanger Extension Cable ----------------------------------------------------------------

User Manual...

4.0 TECHNISCHE PARAMETER IN DETAIL

Product... 4X1 HDMI-SWITCH

Invoer van HDMI-bron   Port... 4

Display Device   Output Port... 1

Bron poort   Connector... 19 PIN HDMI(A TYPE)

Display Device Port   Connector... 19 PIN HDMI(A TYPE)

HDCP Compliant... JA

Bron   Device Selection... Pers Knop IR   Controle op afstand

Input Video Signal... 0.5-1.0 Volts P-P

Input DDC signal... 5 Volts P-P(TTL)

Deep Color... 36bit

Single Link Range... 3840''';120;2160

HDMI Version... HDMI1.4

Bandwith... Tot op 340Mhz

Signal Speed... Tot tien.2Gbps

De lengte van de invoer   Nee, nee. Fr8804; 10M

De lengte van   Output kabel------------------- Fr8804; 10M

De kabel standaard... 28AWG HDMI1.4

Verticale frequentie   Range... 60Hz.

Macht   Consumption(max)... 3.5 Watt

Werking   Temperatuur... 0 spatels 8451; TO 70 afscheiden;

Werkende Voltage... DC 5V

Power Adaptor... 5V 1A

Net Weight(Kg)... 0.39

Dimension: L units; 150 afschermingen 215; 64 afschermingen 215; 25
