1.0 Beschrijving van het product

HDMI Switch is een product dat HDMI-signalen met meerdere groepen kan overschakelen op een high definition display-apparaat, zoals HDTV door gebruik te maken van handbediende knop.Dit kan vaak voorkomen dat er kabels worden aangesloten en losgekoppeld.Het kan uw huis theater systeem optimaliseren naar het beste effect.

2.0 Kenmerken

Eén.Het schakelen gebeurt automatisch wanneer het signaal op de poorten aanwezig is.

Twee.Ondersteuning van het HDCP-protocol en van toepassing op broncode en hoge definitie   display-apparaat zoals DVD en HDTV met HDMI-poorten of digitaal   havens en voldoen aan het HDCP-protocol.

Drie.Ondersteuning van hoge resoluties:480i/p,576p,720i/p,1080i/p en   3840&2160@25/30Hz

Vier.Ondersteuning HDMI1.4

Vijf.Vergroot de transmissieafstand en verbeter het transmissiesignaal.

Zes.Compatibel met DVI door het gebruik van HDMI TO DVI-adapter.

Zeven.Plug-and-play.

8.Handig om multi-group invoersignalen te verbinden om op één HDTV te tonen.

Negen.Spaar ruimte.Laat verschillende bronnen één high definition display apparaat gebruiken   gelijktijdig.

10.Metalen behuizing ontwerp en algemene afscherming zonder signaalstoring.

11.Selec''35;116; toegangspoort met de hand vrij.

12.LED geeft signaal en stroom aan.

13.Energievoorziening (verwijzen naar de technische parameter)

3.0 Verpakkings-toebehoren

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

HDMI 4x1 switcher...

5V DC Power Adaptor...

Remote control...

IR Ontvanger Extension Cable ----------------------------------------------------------------

User Manual...

4.0 Toepassing

Het schakelt verschillende routes van HDMI-signalen van broncode zoals DVD, Satellite Receiver, Set-Top Box, DV Camera, A/V Ontvanger en andere HDMI-apparaten over naar een display met een hoge definitie zoals HDTV en HDMI Flat Panel Display.

5.0 Technische parameter in detail

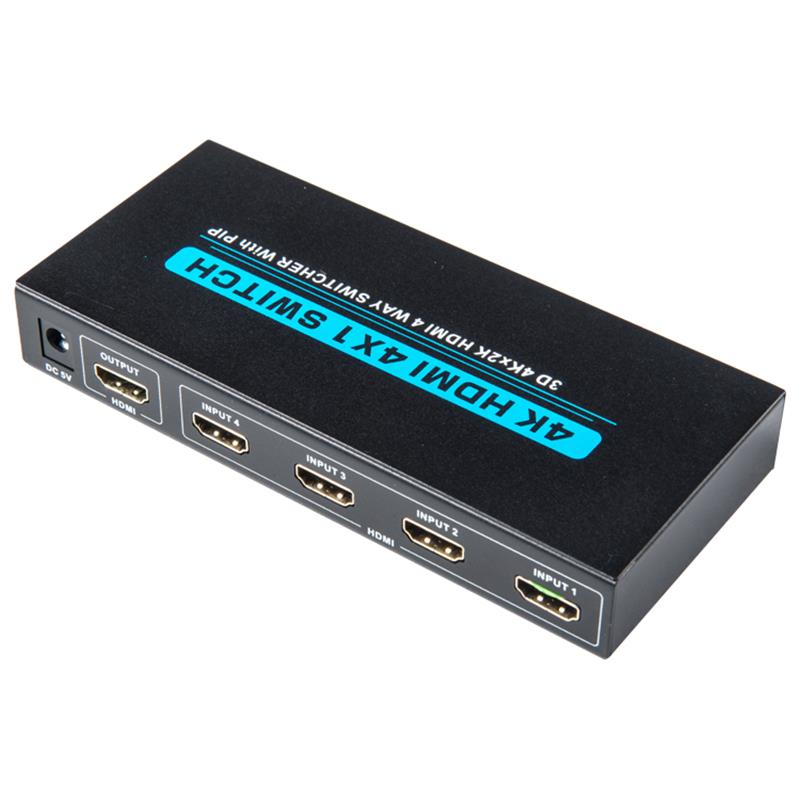

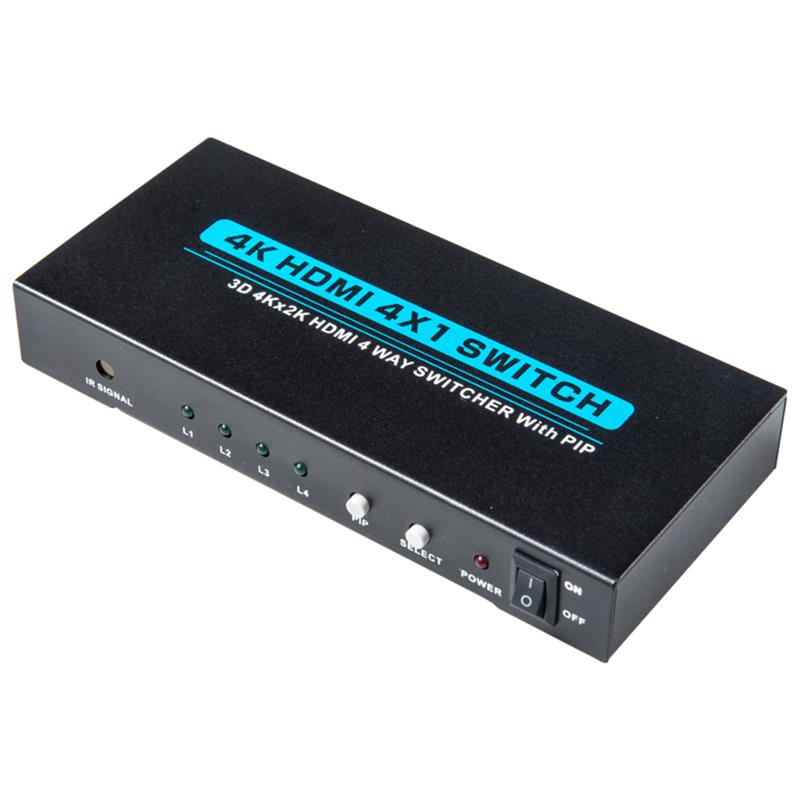

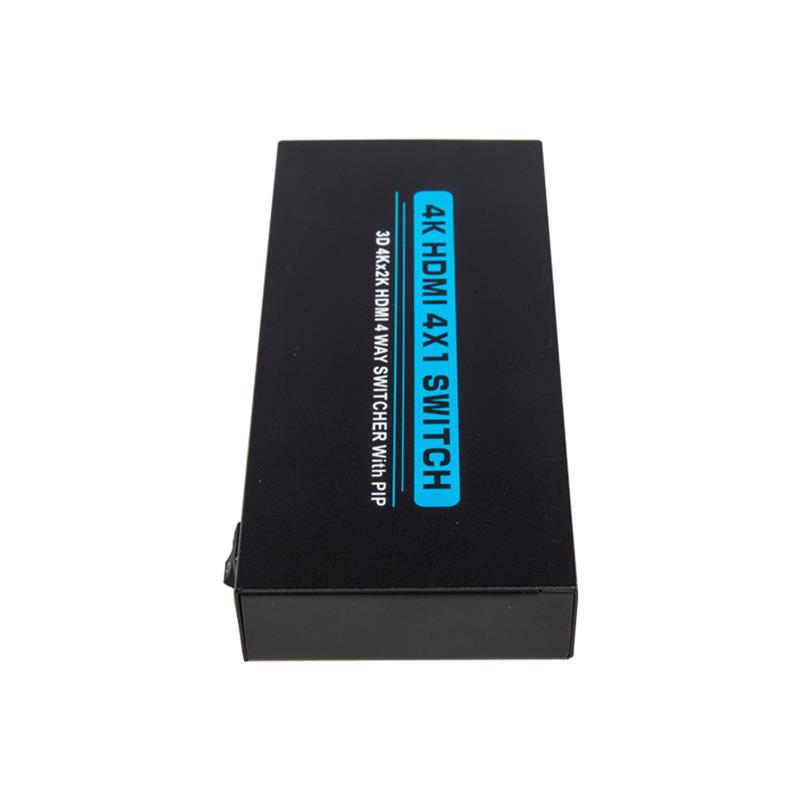

HDMI 4X1 ZWICHTER MET PIP

Product... 4X1 HDMI-SWITCH

Invoer van HDMI-bron   Port... 4

Display Device   Output Port... 1

Bron poort   Connector... 19 PIN HDMI(A TYPE)

Display Device Port   Connector... 19 PIN HDMI(A TYPE)

HDCP Compliant... JA

Bron   Selectie van het apparaat-------------------------------------------------------------- Pers Knop IR   Controle op afstand

Input Video Signal... 0.5-1.0 Volts P-P

Input DDC signal... 5 Volts P-P(TTL)

Deep Color... 36bit

Single Link Range... 3840*2160

HDMI Version... HDMI1.4

Bandwith... Tot op 340Mhz

Signal Speed... Tot tien.2Gbps

De lengte van de invoer   Cable... PS3-dissel 8804; 10M x65307; BLAU   Dvd-display 8804; 10M

De lengte van   Output kabel------------------- Fr8804; 10M

De kabel standaard... 28AWG HDMI1.4

Verticale frequentie   Range... 25/30Hz

Macht   Consumption(max)... 3.5 Watt

Werking   Temperatuur... 0 spatels 8451; TO 70 afscheiden;

Werkende Voltage... DC 5V

Power Adaptor... 5V 1A

Net Weight(Kg)... 0.3

Dimension: L user; 154 afschermingen 215; 69 afschermingen 215; 23.5

6.0 Beschrijving van PIP

foto-in-picture (PiP) video preview

Notities

Eén.Wanneer de resolutie van de input-signaal-bron over 1080p, ondersteunt dit product de PIP-functie niet;

Twee.Het -8220; 4K-model blad 8221; in deze handleiding wordt verwezen naar de resolutie over 1080P@60Hz.

Drie.Wanneer er een nieuwe signaal bron invoer, zonder " 4 k modus " een nieuwe afbeelding aan de linkerkant van het scherm verschijnt;

Vier.Voor de afbeelding in afbeeldingsfunctie van het product, kan de hulpkanaalafbeelding alleen worden weergegeven in een vaste grootte;

Vijf.Voor de afbeelding in de afbeeldingsfunctie van het product komt de positie van de kleine afbeelding vast overeen met de input-bron.
