1.0 Inleiding

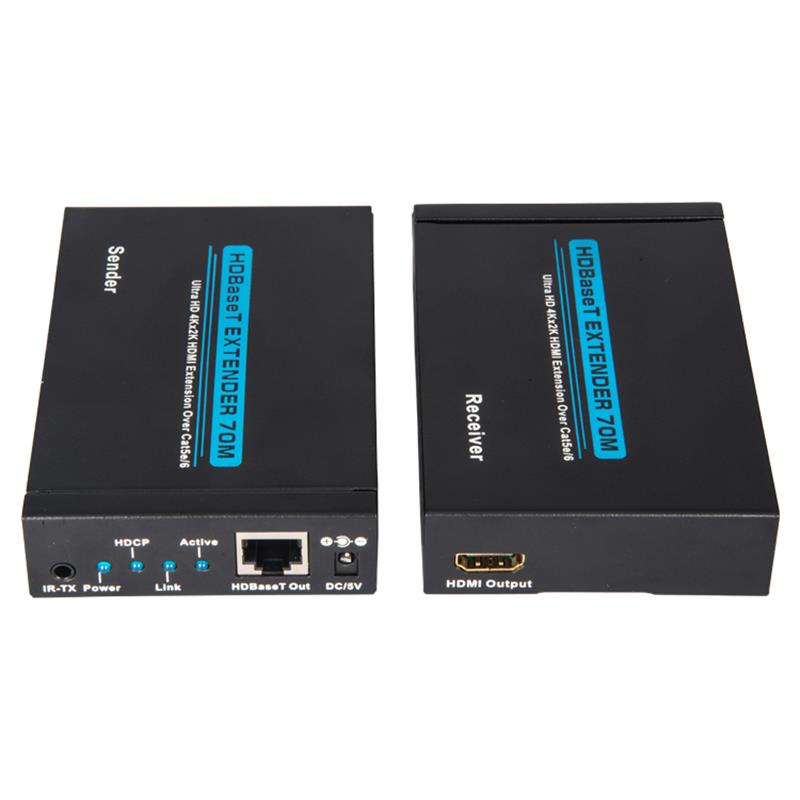

De HDMI Extender over cat5e/cat6 is een hulpmiddel om uw HDMI-signaal over lange afstanden uit te breiden naar een compatibel display.Het is ontworpen om HDMI-signaal om te zetten naar standaard HDBaseT-signaal en door middel van internetkabel.Het ondersteunt ook Transfer Bidirectioneel Infrarood Control signaal samen met het HDMI-signaal, zodat u de Bron in de Sink-kant, die is 100 meter buiten, kunt u ook de Sink in de Source kant, die is 100 meter buiten met behulp van de HDMI-Extender te controleren.

2.0 Kenmerken

1.Een paar als een volledige functionele module, niet nodig voor het instellen.

2.Gebruik één UTP LAN kabel (CAT-5E/6) om HDMI-kabel te vervangen om de transmissie op lange afstand te bereiken.UTP-kabel-beëindiging volgt de standaard van IEEE-568B.

3.Transmissieafstand:

100 meter: 1080P @60Hz36bit; 3D1080P@30Hz36bit;

70meter: 1080P @60Hz@48bit; 1080P @120Hz@24bit; 3D1080P@60Hz@36bit, 4K x 2K@30Hz@24bit.

Vier.     HDMI V1.4 ondersteund.

Vijf.     HDCP voldoet.

Zes.     Volledige HD-ondersteuning: 1080p@60Hz@48 bit/pixels,1080p@120Hz@24bit/pixels,

Zeven.     3D 1080P60Hz en 4K x 2K@30Hz@24bit

8.     Transfer Infrarood besturingssignaal samen met het HDMI-signaal.

Negen.     Ondersteuning 20~60KHz IR werkend.

3.0 Verpakkings-toebehoren

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

HDMI Extender Transmitter------------...

HDMI Extender Receiver--

IR Transmitter-------------------------...

IR Receiver--------------------------...

DC Power Supply adapter -----------------...

Operation Manual...

4.0 Specificaties

Frequency Bandwidth-------------------------------------------------------------------------------------------

HDMI Transmitter Input/Output Ports... 1x IR Transmitter

HDMI Ontvanger Input/Output Ports-------------------------------1 x HDMI Female port/1 x CAT6 1x IR Ontvanger

Power Supply...

EVA Protection Human Body Model---------------------------------------------[177; 8kV; 8kV (air-gap lossing)   x177; 4kV (contactontlading)

Dimensies (mm)...

...of...

Operationng Temperature-------------------------------------------------------------------------------------------------------------

Operationng Temperature-------------------------------------------------------------------------------------------------------------

Storage Temperature -------------------------------------------------------------------------------------------------------------

Relatieve Humidity--------------------------------------------------------------------------------------------

Power Consumption (Max)...
