1.0 Inleiding

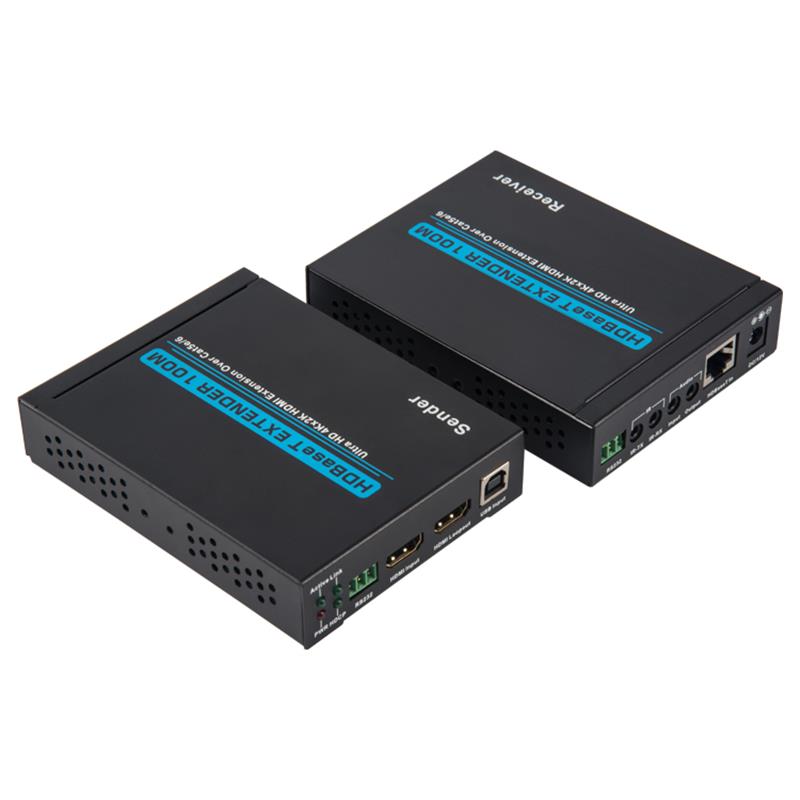

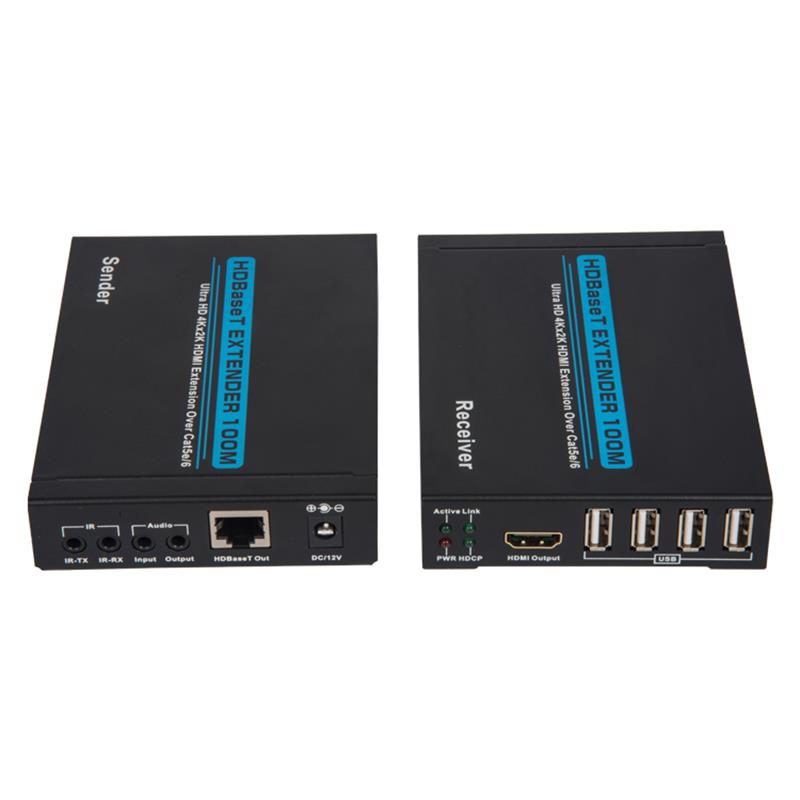

Deze HDBaseT 2.0 Transmitter and Receiver set kan ongecompressoireerde 4K UHD video en audio sturen over een enkele Cat.5e/6/7 kabel tot 100m, met RS-232 en IR poorten.Onafhankelijke externe digitale en analoge audio-transmissie biedt gebruikers het extra gemak van extra audio-verbindingen.Dit systeem maakt het ook mogelijk om elke USB-host te verbinden, waardoor een USB-verbinding met 4 USB-poorten voor KVM-applicatie mogelijk is.

De geïntegreerde 12V POC-ondersteuning levert stroom op aan de ontvanger of zender van de zender of ontvanger, waardoor de behoefte aan een aparte voeding voor de ontvanger wordt geëlimineerd.

2.0   Kenmerken

1.Ondersteunt de HDBaseT 2.0 specificatie over een enkele Cat.6/7 kabel omhoog   tot 100m/328ft en Cat.5e kabel tot 90m/295ft

2.HDBaseT 5Play defaux8882; convergentie: High-definition (HD) Video en Audio, USB,12V POC en Control (Bi-directionele IR/RS-232 pass-through)

3.HDMI met 3D & 4K@30Hz (YUV 4:2:0) ondersteuning, DVI 1.0 compactSupport   Herhaling van IR.

4.HDCP 2.0 conform.

Vijf.Ondersteunt de doorloop van HD-audioformaten: LPCM 2.0/5.1/7.1, Bitstream, en HD Bitstream.

Zes.Ondersteunt RS-232 baud tarieven van 110~1152000bps.

Zeven.Ondersteunt USB2.0

8.Ondersteunt Analoog Audio-doorloop.

3.0 Verpakkings-toebehoren

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

HDMI Extender Transmitter------------------------...

HDMI Extender Receiver--

IR Transmitter-------------------------...

Adjudant-----------...---------------...

12V 2A DC Power Supply adapter ---------------------------------------------------------------------

Operation Manual...

3.5mm Audio kabel...

4.0 Specificaties

HDMI   version... HDMI 1.4

HDCP   ...of... HDCP   2.0

Video   Bandwith------------------------------------------------------------------------ 10G

HDMI   resolutie   and... 1920*1080@60Hz/ 1920*1080   3D@60Hz/ 1080P@120Hz/ 4K2K@30Hz/ 4K2K@30Hz(4:2:0)

HDMI   connector... Type   A, 19 pin, vrouw

Werking   tempure... Del8451; blad 12316; 50 Del8451;

Relatief   vochtigheid... blad 65374;   95%(geen condensatie)

Macht   Wat is dit? 12V/2A   DC*1pcs
